一、概況

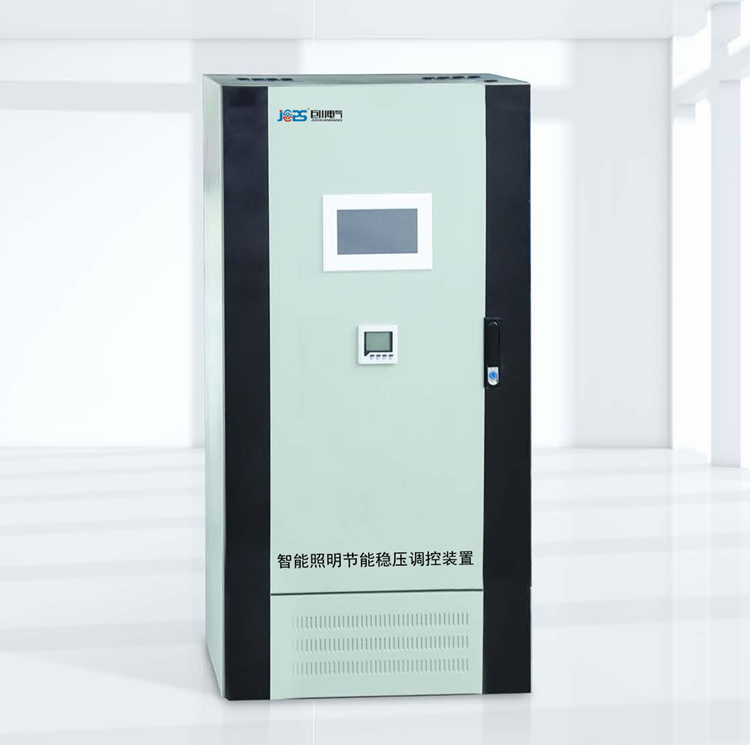

PT-ZNLD智能路燈照明節能控制器，俗稱路燈節電器、路燈節能調控裝置、路燈照明節能穩壓裝置等。該產品我公司結合國內路燈（照明）供電系統的現狀，采用微處理技術和現代電磁電力技術產品。針對國內供電緊缺、電網電壓波動大、照明燈具易受電網沖擊受損等狀態，PT-ZNLD系列產品具有自動調壓穩壓節能（電磁）、產品規格：20A、30A、40A、45A、50A、60A、63A、80A、100A、120A、125A、150A、160A、170A、180A、190A、200A、250A、300A、315A、400A；多種方式的開關燈控制等功能、延長燈具使用壽命，提高照明系統的自動化控制水平、減少了燈具的更換頻率、起到了節能降耗的作用，產生顯著的經濟效益與社會效益，深受用戶的好評。通常情況下：PT-ZNLD系列產品的節能效果可達：15-45%，可延長燈具的使用壽命1-2倍，可適用于各種白熾燈、鈉燈、汞燈、鹵素?zé)?、熒光燈、LED燈等照明系統。

PT-ZNLD系列產品從設計、生產、銷售以及售后服務等環節都嚴格執行質量規范標準。產品在軟、硬件的設計上采用了完善的防浪涌和抗干攏技術，符合EMC標準（GB/T17626.4-2008），保證了產品在工作中的安全性和可靠性，

產品適用場合包括：城市路燈，工礦企業、高速公路、景觀照明、機場、碼頭、校園、大型戶外廣告等等。

二、功能描述

1、照明節能

由于用電時段的影響，國內電網普遍存在夜間，由其是后半夜電壓過高的現象，再加上后半夜對照明要求不高，導致照明用電的損耗增加，而PT-ZNLD系列產品可根據實際要求設定降壓的幅度，使燈具供電限制在合理工作范圍內。從而達到節能的效果，正常節電效果可達：15-45%。

四個時段電壓可設，可分別帶不同的燈具類型，滿足不同的燈具的特性和照明的要求分別設置降壓的幅度，更好的平衡節能與照明之間的要求。

2、保護燈具

通過降壓的方式避免后半夜電網電壓升高，而導致燈具長時間在高于額定電壓的環境容易損壞的情況，采用軟起動，軟關閉的控制方式，防止過電壓及冷起動到電流對燈具的沖擊，大副減少燈具的損壞率。對鈉燈，汞燈等燈具設有可調的全壓預熱啟動時間，燈具能更充分的預熱，平穩過渡到正常工作狀態。

3、智能控制

支持的開關燈控制模式包括：經緯時控（天文鐘）、光控、時光混合控制、手動控制、上位機遠程控制、經緯度自動控制、以及通過加裝無線模塊（拔插式）實現無線遠程控制等?？蓪?shí)現全夜燈及半夜燈控制，并有后半夜多次降壓的功能?？山硬黄胶庳?fù)載和不同的負載完善的自啟動功能，當負載故障或外部供電故障排除后，可自動重新點燃燈具。

預留一組受時鐘控制的常開接點以實現特殊控制，如控制亮化燈、彩燈等用途，接點容量為7A/250VAC

4、安全保護

具備故障報警自動旁路功能，并將故障信號上傳。

三相獨立的過載保護功能。

系統斷電時，參數數據不丟失，時鐘正常運行。

5、操作與使用

運行時顯示三相輸出電壓、電流、功率等相關電量參數。

中/英文操作界面，菜單式參數設置，并且具備完善的幫助和故障提示功能。

配有RS-485通訊接口，能實現與上位機之間的通訊，可通過上位機設定、修改參數、加裝GPRS通信模塊后實現無線遠程監控功能。

通訊協議為Modbus協議，通訊速率為4800bps.9600bps

                             主要功能一覽表

技術指標

參數設置

參數設置說明：按Enter進入“參數設置”，再按Enter進入驗證密碼：000001，進入?yún)?shù)設定界面，如需設置時間：把光標移到“設定時間”上，按Enter，光標閃爍，這時可以按上下左右鍵設定時間，設定后按Enter確認，按Esc退出。注：當啟動模式選用經緯光控時，光控優先起動，系統會自動生成每天的開關燈時間，開關燈時間不能直接調整，應通過“經緯時間修正”來修改開關燈時間，-為時間提前， +為時間滯后。

型號規格

1、 規格說明

PT-ZNLD系列智能節能照明控制器需要確定的參數主要是控制器的每一相負載的額定電流值，如RT-ZNLD-3*100A，則每相額定電流為100A，三相總電流為300A，折算成容量為：66KVA。

說明：1、具體型號有：30A、50A、60A、80A、100A、120A、150A、180A、200A、220A、300A、350A、400A、500A、600A。

2、100A以上的型號因過重不建議用壁掛式。

2、負載電流計算

路燈及工業用照明大都采用三相供電，將負載平均分配到每相工作，使三相負載均衡，所以計算每相負載電流通常采用以下公式：

    每相電流=總功率÷功率因數÷額定電壓÷3

對于阻性負載，如：白熾燈、碘鎢燈、鹵素?zé)舻?，其燈具的功率因?shù)接近1，通常以1來計算；對感性負載（配電感鎮流器），如鈉燈、汞燈、熒光燈等，其功率因數通在0.4-0.75之間（未加單燈電容補償）。

例如：某道路共有400W鈉燈100盞，未加單燈電容補償，其燈具運行的因數為0.4，則：電流（I）=400W×100盞÷0.4÷220V÷3=151.52A

應選擇規格型號為：PT-ZNLD-3×180A的智能路燈（照明）節能控制器。

注意：（1）對于鈉燈、汞燈等類型的燈具，應考慮啟動電流大于額定電流的30%左右；

     （2）對于具有單燈補償?shù)臒艟撸ㄗh功率因數以0.85左右計算；

3、智能照明節能控制箱

為方便用戶的使用，除了單獨的節能控制器外，如用戶需要，我們也提供完整的節能照明控制箱，根據用戶的照明系統圖和外形尺寸圖進行定制加工室內或戶外節能照明控制箱。
