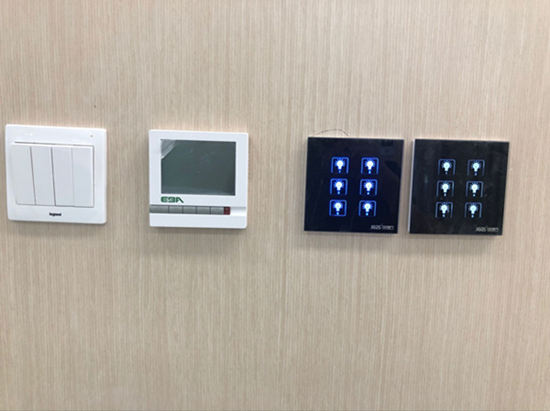

巨川電氣 DLPE9100 智能觸控面板  來源：www.www.newjok.com/

      巨川電氣 智能開關控制器、20A、32A智能照明控制器（開關驅動模塊）是一種面向建筑電氣設備的成套電氣控制裝置，它采用先進的計算機嵌入技術，可實現各種復 雜控制方式。具備對電氣設備全面的控制和保護功能，囊括了所有類型建筑電氣設備的控制方式，利用可編程技術可以根據需要隨時調整控制方式，獨立的專業控制方式轉換、精確的分時段精確控制，可達到顯著的節能效果。 巨川電氣專業：智能照明控制系統,智能動力控制系統，消防監控系統（火災監控，消防監控模塊）控制保護開關!歡迎廣大新老客戶來電咨詢洽談。

智能照明控制器/開關驅動模塊：

產品應用領域：

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控 BQIR01-0416價格，BQIR01-0816型號，BQIR01-1216廠家， 智能照明模塊功能及操作說明 1、 繼電器開關手動控制 本模塊除接收外部信號進行開關控制外，也可手動控制開關。 通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。 2、 本機設備號 設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。 3、 場景 多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。 4、 回路開啟和保護延時 回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。 注：開啟延時值范圍為0.0～25.0秒。 回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。 注：保護延時值范圍為00～60分。 開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。 5、 重啟后運行場設置（上電恢復場景設置） 如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。 如系統設置為指定的場，本機重啟后，將運行指定的場景。 設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

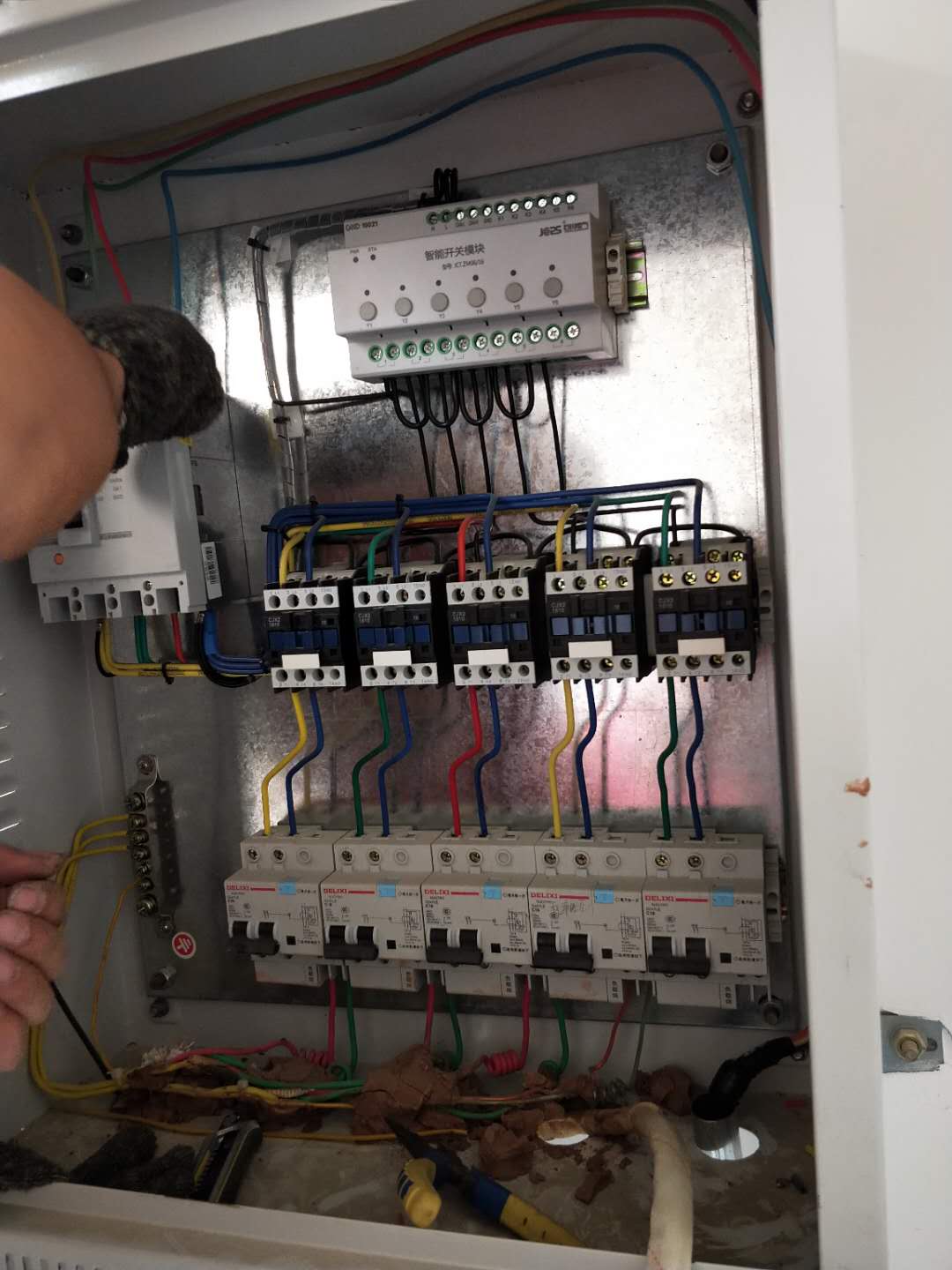

智能照明模塊控制箱 智能照明控制模塊功能特點

1. 1-12路繼電器開關輸出單元 2. 自帶場景控制器，多達128個場景 3. 每個回路具有燈具保護延時（0-60分鐘） 4. 每個回路具有分批開啟延時（0-25秒） 5. 繼電器開關可手動控制 6. 具有遠程編程和管理功能 7. 設備重啟可選擇已開的場景或指定的場景 智能照明控制模塊安裝連接 1． 安裝條件 安裝位置要通風良好，注意防潮、防震、防塵。 2． 接線規格 l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線 l 485總線連接線：采用超五類線或4芯雙絞線 TLYZK-L12/20批發價格，TLYZK-L12/20型號選型，TLYZK-L12/20廠家直銷， 3． 典型系統連接 該模塊的典型系統連接（僅供參考）如下圖所示。

通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

 4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，巨川電氣 DLPE9100 智能觸控面板   巨川電氣 DLPE9100 智能觸控面板接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

 常見故障處理 1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

 2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

 4. 無通信-----檢查通信線路、通信端口安裝是否正確；

 智能照明控制模塊使用提示：

 1、安裝前請認真閱讀產品使用說明書。

 2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

 4、嚴禁濕手操作控制器，以防發生事故。

 5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

 6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

 7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可安裝。

 8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

 9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，

 10、其它未盡事宜，請按電器標準的使用要求使用。

本產品最終解釋權歸巨川電氣所有，訂貨報價請聯系巨川電氣。
