運動館 體育館智能照明控制方案

運動館、體育館智能照明控制需求分析

1、現代化體育場照明特點

現代化多功能體育場館按功能區域劃分，可以分為兩大區域，即主賽場及輔助區域。所有輔助區域可以細分為觀眾席、餐廳、酒吧、咖啡廳、會議室等等。現代體育場館對照明有以下基本要求：

①運動員和裁判員：能夠清楚察看比賽場地內的任何活動，發揮最佳的表現。

②觀眾：在舒適的情況下觀看比賽，同時可以清楚看到四周的環境，特別是在進場，觀看期間和退場時的安全問題。

③電視、電影和新聞從業員：對比賽過程、運動員的近鏡（大特寫）、觀眾席、記分牌……等，能夠攝取優良的效果。

對于主賽場的照明不僅要求照明亮度穩定、可靠，滿足運動員比賽時的視覺要求，還必須滿足彩色電視轉播和攝影對照明的要求。通常，主賽場照明的顯色指數Ra 應大于70，色溫應在3000—7000K，亮度在300—1500Lux，在一般比賽和平時訓練照度可以降低到750Lux 以下。

主賽場的照明一般可以采用金鹵燈為主，混合碘鎢燈，PAR 燈為輔的組合方式，滿足 對照度的要求。由于金鹵燈的功率大（250W—2000W），其啟動電流比正常工作電流大1.5 倍，燈具的啟動時間長達4—10 分鐘，再啟動時間更長，約10—15 分鐘，這就需要對金鹵燈的啟動進行必要的控制。

在同一個比賽場地由于不同體育比賽對場地的點燈模式要求各不相同，即使同一種比賽在不同時間段，如比賽準備、正式比賽開始、場間休息、觀眾席等，對場地?zé)艄庖笠膊幌嗤?，因此對比賽場地的照明控制需適應不同的亮燈模式，用一般的控制器件難以實現多種的控制要求。

對于輔助區域的各種功能不同的場所，照明效果在整個環境中起到十分關鍵的作用，因 此照明設計顯得尤為重要。通常會使用多種光源，氣派而且富有層次，通過調光和場景預設置功能營造多種燈光效果，變換不同的光空間，給人以舒適完美的視覺享受。

2、功能需求分析

體育場館通常是燈具回路多、功率大、布燈分散的特點，并且使用時需要不同的場景來滿足不同的場合的功能需求。

傳統的照明回路是從斷路器接到開關再到燈具上，因為體育場館回路多，造成去控制室的電纜眾多，所以橋架尺寸越走越大，同時消耗很多線材和和橋架。

而智能照明控制系統的輸出繼電器和斷路器一起安裝在配電箱內，多個配電箱分布在體育場館區域的各個地方，采用五類雙絞線將多個配電箱連接起來，再用五類雙絞線接至現場控制面板，再連接到控制室，在控制室內就可以用面板來控制整個體育場館的照明了。通過這種方式，可以節省大量的線材和橋架。

傳統方式若要實現多點、區域控制等復雜的功能時線路特別復雜；而智能照明控制系統實現多點控制、區域控制等功能時的線路將非常簡單。

三、智能照明控制方式

1、場景控制：在公共區域通過場景控制面板按照預先設定好的場景進行燈區的控制，可以定義開、關，也可定義為延時，比如開燈以后自動延時關斷。

2、定時控制：在部分公共區域可以通過時間控制，按照正常的工作時間來安排燈的開關時間，使燈能夠定時開、關。

3、紅外移動控制：通過紅外移動傳感器自動控制公共區域的照明（如：走廊、休息室和樓梯間等），根據實際需求可以通過中央監控計算機改變其工作狀態。

4、現場面板控制：各個燈區不但可以自動（定時或計算機）控制，同時提供現場就地控制，以方便當發生特殊情況時，由自動（定時或計算機）狀態就地改為手動控制燈的開關狀態。

5、集中開關控制：通過為體育場定制的中央監控計算機上使用的帶有圖形顯示的監控軟件，給最終用戶提供一個界面簡潔清晰，操作簡便，友好的圖形化界面，使非專業人員也可以正常使用，控制每一個燈或每一組燈的開啟和關閉。

6、群組組合控制：通過中央監控主機可以對所有的照明點進行大場景的組合控制，在節假日，可以通過預設好的照明效果，對整體建筑的燈光進行變換，形成整個建筑照明的整體效果變化。

7、與其它系統聯動：通過接口可以與其它系統（如：樓控、消防、保安等系統）聯動，可根據具體需要實現整個照明系統與其它系統實現對每個照明控制點進行控制。

8、廣域控制：根據需要，可以通過互聯網或手機等方式遠程監控整個照明系統的工作狀態。

浙江巨川電氣智能照明控制系統控制方式：

1、場景控制：在公共區域通過場景控制面板按照預先設定好的場景進行燈區的控制，可以定義開、關，也可定義為延時，比如開燈以后自動延時關斷。

2、定時控制：在部分公共區域可以通過時間控制，按照正常的工作時間來安排燈的開關時間，使燈能夠定時開、關。

3、紅外移動控制：通過紅外移動傳感器自動控制公共區域的照明（如：走廊、休息室和樓梯間等），根據實際需求可以通過中央監控計算機改變其工作狀態。

4、現場面板控制：各個燈區不但可以自動（定時或計算機）控制，同時提供現場就地控制，以方便當發生特殊情況時，由自動（定時或計算機）狀態就地改為手動控制燈的開關狀態。

5、集中開關控制：通過為體育場定制的中央監控計算機上使用的帶有圖形顯示的監控軟件，給最終用戶提供一個界面簡潔清晰，操作簡便，友好的圖形化界面，使非專業人員也可以正常使用，控制每一個燈或每一組燈的開啟和關閉。

6、群組組合控制：通過中央監控主機可以對所有的照明點進行大場景的組合控制，在節假日，可以通過預設好的照明效果，對整體建筑的燈光進行變換，形成整個建筑照明的整體效果變化。

7、與其它系統聯動：通過接口可以與其它系統（如：樓控、消防、保安等系統）聯動，可根據具體需要實現整個照明系統與其它系統實現對每個照明控制點進行控制。

8、廣域控制：根據需要，可以通過互聯網或手機等方式遠程監控整個照明系統的工作狀態。


巨川電氣體育館智能照明解決方案的優勢：

(1)實現照明控制智能化，提高體育館管理水平，減少維護費用；

(2)良好的節能減排效果；

(3)有效延長燈具的壽命；

(4)實現豐富多樣的照明控制效果；

(5)可以與智能建筑其他子系統聯動


采用智能照明系統的優點

1、實現智能控制

智能照明控制系統采用先進的電子電器和通訊技術，不但可實現單點、雙點、多點、區域、群組控制、場景設置、定時開關、現場實時監控，還可事先對各種體育比賽的照度標準，照明質量的要求預先編好照明控制模式。

例如：體育場館對事先要進行的籃球、網球、手球、排球等一般的比賽可通過智能照明控制系統預先編好各種亮燈模式的場景存儲在面板按鍵里，使它處于全自動狀態；可根據比賽時不同場景的要求，輕觸按鍵來實現比賽時需要的各種場景。

2、符合綠色照明計劃

智能照明控制系統通過優化能源的利用，降低運行費用；保護燈具，減少燈具損壞；智能化控制：充分利用天然光的照度變化，決定電氣照明點亮的范圍；低壓配系統設計，便于經濟核算單位裝表計量；

體育場館在保證各種比賽級別，通過按系統預先編好亮燈模式，選用照度標準的高、中、低三檔的照度值；選用合適照明方式，照明要求較高的場所采用混合照明方式，較低的采用分區照明方式或其他的節能方式。

例如：對于要進行現場直播、衛星傳播的各種比賽，照度標準就應選用高的照度值，對訓練比賽時，照度標準可選用中的照度值，對于平時訓練時只開放區域照明、而這些都可在智能照明控制系統中事先預置好，達到預期的效果。

3、便于管理、減少維護的費用

智能照明控制系統改變傳統照明人為簡單的開關管理模式，它使用先進的電子電器技術，使整個綜合型體育場館照明狀態顯示在監控界面上進行瀏覽，并實時的監控；從而使整個體育場館的管理上升到新的管理模式，同時也減少整個系統的檢修過程和時間，減低維護費用，帶來極大的投資回報。

4、設計簡便

傳統照明控制線路設計比較復雜，在設計上控制與負載要綜合考慮；而采用智能照明控制系統只需要考慮負載回路的數量、容量及控制點的位置，所需的各種復雜功能可在硬件安裝完畢后通過軟件編程實現；即使在最后一刻更改設計也能辦到，因為它僅僅需要重新配置一下即可。

5、安裝方便

傳統照明控制動力線長，施工較麻煩；而采用智能照明控制系統的布線僅僅在控制設備之間及控制設備和負載之間，因而在主干線上電纜的用量能達到最小，綜合統計顯示，智能照明控制系統布線比傳統布線可節省30%的材料費，而且安裝時間也能大大縮短?，F(xiàn)場施工人員能明顯感到智能照明控制系統的安裝有簡單、快速和便宜的特點。

6、使用安全、持續發展性強

根據用戶需求和外界環境的變化，只需修改軟件設置而非改造線路就可以調整照明布局和擴充功能，大大降低改造費用和縮短改造周期。控制回路的工作電壓為安全電壓DC24V，即使開關面板意外漏電也能確保人身安全，系統具有開放性，可以和其他物業管理系統（BMS），樓宇自控系統（BA），保安及消防系統結合起來，符合智能建筑的發展趨勢。

7、節能環保

采用總線制的智能照明控制系統后，可以使用低成本的非屏蔽五類線來取代大量的強電電纜，從而可以在建設過程中減少很多的PVC材料的使用，減少對環境的污染。

8、采用智能照明系統，也是現代化體育場館的重要標志

完善的設施、齊全的功能、先進的工藝都是現代化體育場館等級的體現；它的照明設計是一項功能性強、技術性高、難度較大的設計。體育場館場地照明能否滿足高標準的照明質量要求，是評價一個綜合型體育場館的主要標志之一；也直接體現體育場館現代化技術運用的程度。

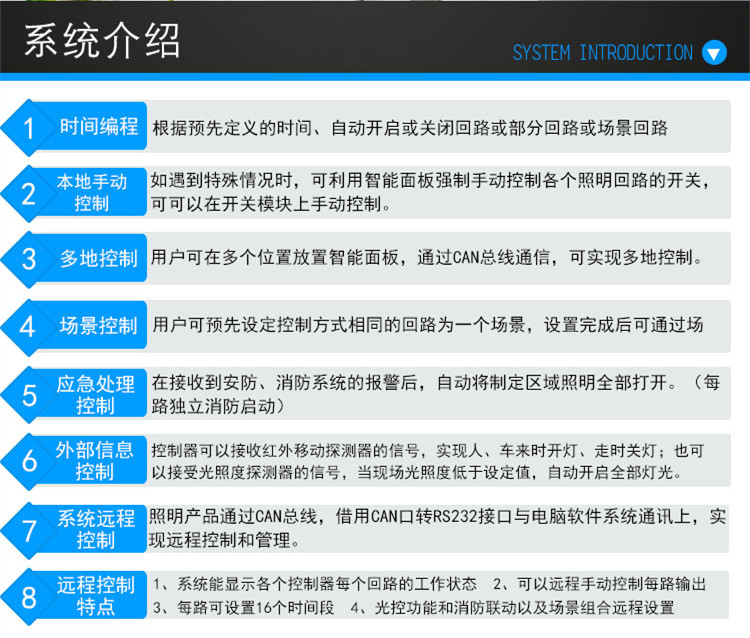

巨川電氣智能控制系統的基本控制方式：

（1）場景控制

在公共區域通過智能手機或平板按照預設置的場景進行燈區的控制，可以定義開、關，也可定義為延時，比如開燈以后自動延時關斷。

（2）定時控制

在部分公共區域可以通過時間控制，按照正常時間來安排燈的開關時間，使燈能夠定時開、關。

（3）紅外動靜控制

通過紅外傳感器自動控制公共區域的照明，如走廊、休息室和樓梯間等，人來開燈，人走燈延時關閉。根據實際需求可以通過中央機房的智能照明監控服務器改變其工作狀態。

（4）現場面板控制

各個燈區不但可以自動（定時或計算機）控制，同時提供現場就地控制，以方便當發生特殊情況時，由自動（定時或計算機）狀態就地改變手動控制燈的開關狀態。

（5）集中開關控制

通過為體育場館定制的智能照明服務器上使用的帶有圖形顯示的監控軟件，給用戶提供一個界面簡潔清晰、操作簡便、友好的圖形化界面，使非專業人員也可以正常使用，控制每一個燈或每一組燈的開啟和關閉。

（6）群組組合控制

通過編程可以對所有的照明點進行大場景的組合控制，在節假日可以通過預設置的場景，對整體建筑的燈光進行變換，形成整個建筑照明的整體效果變化。

（7）與其他系統聯動

巨川電氣智能照明控制系統由導軌式智能照明控制主機通過RSCAN總線進行通信控制，并由TCP/IP通信協議進行整體集聯，與其他系統聯動控制（空調系統、窗簾系統、AV系統等）；

（8）廣域控制

根據需要，可以通過互聯網或手機等方式遠程監控整個照明系統的工作狀態。

1、系統采用CAN總線式架構設計，施工維護方便；

2、主機聯網模塊功能強大，具有區域管理、定時控制、鏈路檢測、聯網功能等；

3、系統可靠性高：一個模塊故障不會影響其他模塊。當執行模塊發生故障時，只要設置好設備ID即可更換新的模塊，不影響原有系統。

4、設備更換方便，只要設置好設備ID，直接更換設備即可被網關主機識別和使用。

5、執行模塊采用按鍵設ID號，直觀明了。模塊具有手動功能，確保在模塊出現故障時可手動對每一路進行開關控制。軟件設置方面，每一路的信息都是直接寫進執行模塊里面的，相當于具備電子標簽功能，查看與修改非常方便。
