巨川電氣智能照明方案--人體存在感應器 空間占用傳感器

存在感應器：

紅外+超聲波=雙鑒

雙探測源=更高靈敏度

雙鑒技術結合紅外和超聲波的優勢，彌補單探測源在某些應用中的不足，保證最大的靈敏度與探測范圍以實現最好的可靠性和節能效果。

人體移動+存在感應器=節約能源

人體移動+環境照度=負載開啟

1.存在感應器在探測到人員活動時，燈光開啟，無人活動，延時過后關閉燈光。

2.存在感應器通過探測人體移動并根據環境照度對負載進行自動控制，根據需要自動開啟或關閉，人來燈亮，人走燈滅。

存在感應器可對細小動作進行感應，如手指微微一動。

應用領域：建筑、工業和基礎設施、酒店、民用住宅等

應用場所：辦公室、會議室、教室、衛生間、走廊、倉庫、樓梯、地下車庫等。

NB2014644141-b超聲波調節：調節感應器對聲音的靈敏度，細小的聲音也能輕松捕捉。逆時針方向調節，超聲波靈敏度往低的范圍調節；順時針調節，超聲波靈敏度往高的范圍調節。

延時調節：延時時間30秒、5分鐘、10分鐘、20分鐘、30分鐘，逆時針方向調節，時間往30S方向調節；順時針調節，時間往30分鐘方向調節。

感光調節：通過調節，可以選擇是否白天；逆時針方向調節，光感值往20Lux調節，意味白天不工作；逆時針調節，光感值往320Lux調節，意味著白天也工作；

紅外調節：調節感應器紅外波的發射密度及靈敏度。逆時針方向調節，紅外靈敏度往低的范圍調節；順時針調節，紅外靈敏度往高的范圍調節。

一、概述

    智能照明控制系統巨川電氣是基于計算機技術、自動控制、網絡通信、現場總線，嵌入式軟件等多方面技術組成的分布式控制管理系統，來實現照明設備智能化集中管理和控制，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率；為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。

二、功能特點

（既提高照明系統的控制和管理水平，減少照明系統的維護成本；也可以節約能源，減少照明系統的運營成本。）

1、控制模式：實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化：系統是全數字、模塊化、分布式總線型控制系統，并將控制功能分散給各功能模塊，以提高安全性，中央處理器與模塊之間通過CAN-BUS總線直接通訊，以實現靈活控制。

3、定時控制：可以對燈光的定時開關進行定義，亮度的調節、場景設置等

4、緊急手動功能：開關模塊具備每路手動開關功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能：市電斷電后，模塊能保持原有的設置數據，來電就能正常工作。

6、安全可靠：整個系統通過CAN-BUS總線通信，無需網關、無需服務器主機，安全可靠，安裝操作方便。

三、控制方式

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時，可利用智能面板強制手動控制各個照明回路的開關，可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板，通過CAN總線通信，可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景，設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后，自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號，實現人、車來時開燈、走時關燈；也可以接受光照度探測器的信號，當現場光照度低于設定值，自動開啟全部燈光。

7、系統遠程控制

照明產品通過CAN總線，借用CAN口轉RS232接口與電腦軟件系統通訊上，實現遠程控制和管理。

 系統能顯示各個控制器每個回路的工作狀態

 可以遠程手動控制每路輸出

 每路可設置10段定時（每路設定延時開關功能）

星期模式、節假日模式（新歷農歷均可設定）

④光控功能和消防聯動以及場景組合遠程設置

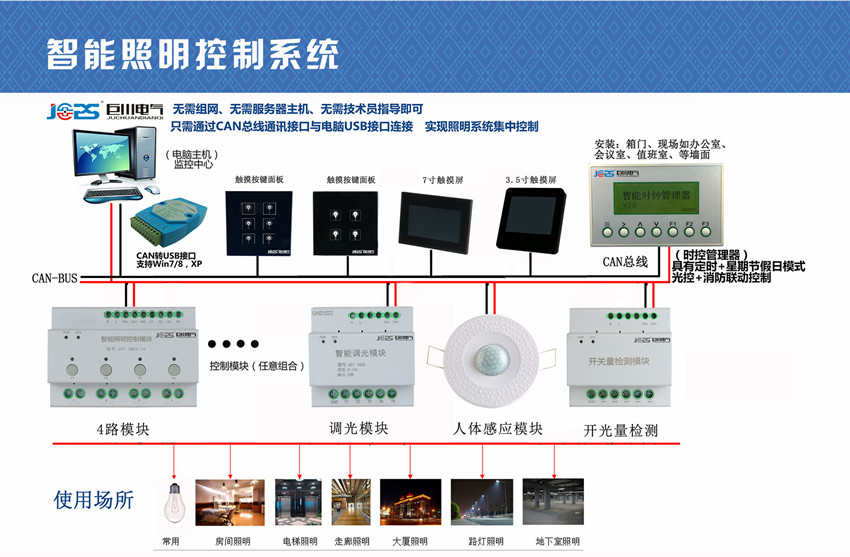

四、系統架構

五：電腦集中控制，組網控制，CAN總線：

一、將所有模塊通過CAN-BUS總線并聯連接到電腦系統中集中操作，借助CAN口轉USB接口與電腦系統實現通訊，可設置時間等開關參數，遠程開關動作、場景模式、集中管理每個照明模塊控制功能等。

二、中間可添加面板控制或需要控制的產品和功能，CAN-BUS系統中可添加調光模塊、人體紅外、煙感雷達等感應產品。拓展功能性強，系統控制靈活方便。

智能照明模塊與模塊之間組網結構圖：
