5.5.3照明系統

1)系統應符合國際通用的IEC標準，系統所采用的標準應有多家制造商支持，產品具有互換性，可做到廠商間無縫兼容，便于將來的維護。

2)系統結構是分布總線式結構，系統內各智能模塊不依賴于其他模塊而能夠獨立工作，模塊之間應是對等關系。

3)系統可對公共區域照明進行集成式控制，達到舒適、節能、自動運行、方便管理的目的。

4)系統應有多種造型、多種材質、多種顏色的面板及觸摸屏供選擇，以便與裝飾的風格相匹配。

5)現場智能控制面板應具有場景現場記憶功能，以便于現場臨時修改場景控制功能以適應不同場合的需要。

6)安裝在公共區域的現場智能控制面板應具備防誤操作的功能，以避免在有重要活動時出現不必要的誤操作，提高系統的安全性。

7)總線電纜必須能夠與強電線并排鋪設即總線和電源線可同管共槽便于安裝施工。總線電纜本身具有屏蔽能力。

8)系統具有獨立的中央控制平臺，可以中文、圖形化的界面對整個燈光控制系統進行中央控制。

9)本控制系統可自成體系，可通過樓宇BACnet國際標注總線或通用的OPC訪問方式與BA互聯。

10)系統維護方便，更換或升級系統內元件時，不需要關閉整個系統。

11)總線元件及現場控制面板應運行在安全低電壓下，如24VDC。

12)系統協議應具有開放性。

13)照明控制系統是先進的計算機可尋址照明管理系統，可為樓宇每條照明燈路提供十分靈活和獨立的亮度控制。

14)系統采用基于高級視窗系統的圖形編程軟件使燈光照明系統可以集中編程或修改。

15)通過軟件可實現回路的虛擬聯線操作，可以通過PC機立即實現改變燈路的照明場景或開關狀態，不需去實地操作設備變更燈路連線。

16)通過PC機可為燈路設置應急照明和正常照明。

17)系統運行可節省能源，優化視覺環境，保護燈具，提供最優控制。

18)系統具有總控和分控能力

19)定義：“預置值”和“預置場景”是由不同燈路在不同亮度值時所建立的特定照明場景或照明模式。

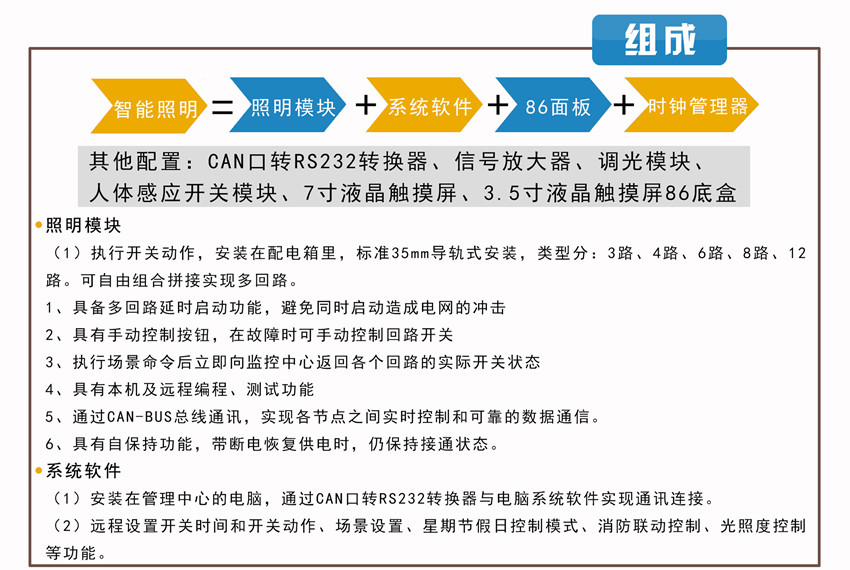

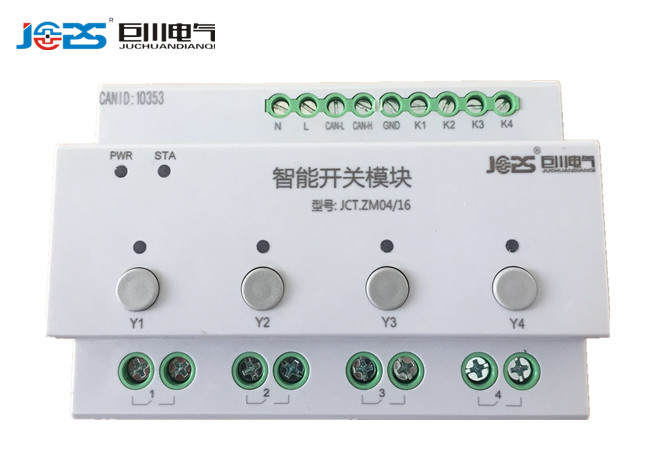

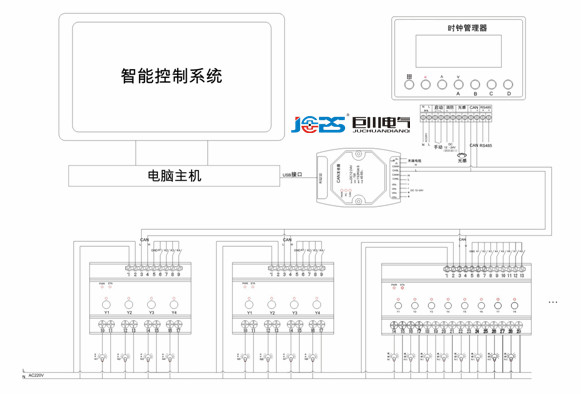

20)照明控制系統是局域網型的，采用RS485多點控制總線可以構成分布式控制系統，通過按鍵面板、時鐘管理器、光電探測器等直接和調光器通信，無須中央處理單元干預，因此控制系統也無須中央控制單元。

21)如果網絡電纜因故被切斷，系統會像兩個獨立的系統仍自動繼續工作。

22)網絡中設備間的數據傳輸采用4對導線的通信電纜，其中一對導線用于傳輸?shù)蛪褐绷麟娫矗瑸楸镜孛姘搴凸怆娞綔y器等設備提供直流電源，每一個調光器中都安裝一個完整的低壓直流電源，如果有一臺調光器失效，它不會影響整個系統直流電源的供電，或者影響整個網絡的性能。

23)網絡中所有設備都采用相同的通信協議。

24)通過局網PC機下載配置信息存儲在相應控制設備的EEPROM或者FLASH存貯器中，當控制設備失電時，設備中的配置信息數據仍能保持相當長的時間，不需要后備電池，供電恢復后，系統能自動恢復到原先狀態，無需任何操作者干預。

25)系統至少可控制255個相互獨立的區，每個區都至少可有170個預置場景，每個區至少可有255個邏輯通道和無限多個物理通道。

26)通過網絡，系統可實現從0.02秒到20分鐘的漸變時間（Fade）的變化。

27)系統可動態地實現區域的連接，可同時將至少24個區域連接成一個互連的系統。

28)對于招標文件中所提到的以下相關功能要求，投標方案必須全部滿足，否則將被視為實質性不響應招標文件要求：

?控制器滿足CE和EMC標準以及相應的國家/國際標準。

?控制器提供開放的協議及數據，方便與BMS(bacnet協議)連接。

?控制器輸出回路都配有容量不同電流規格的熱磁斷路器。

?可配置當控制器斷電后恢復供電時，調光器可恢復到下列狀態之一： 1）所有回路都導通。 2）所有回路都斷開。  3）所有回路都恢復到斷電前的狀態。 4）所有回路開啟到規定的場景。

?根據實際情況，控制器可采用三相或單相供電。三相供電中每相都有獨立的內部直流電源，任一、二相電源失效時仍能保持控制電路正常工作。

?可以根據需要通過總線與其它控制器進行點對點的無主從通信，而無需通過網絡控制器。

?控制器能響應網絡的“緊急”命令，一旦進入“緊急”模式后，所有控制器的輸出回路全被接通，直到收到“非緊急”命令為止，在“緊急”模式時，控制器不再響應網絡中任何其它命令。

?控制器有一個可設置的開啟延時功能，用以設定從電源恢復到控制器接通之間的時間。

? 控制器可以接受不同設備的控制信號包括RS485、0-10VDC和無電壓的觸點閉合信號。

?控制器的每個回路能配置多到0-255個不同區單獨控制。

?所有調光輸出回路可設置成最大或最小的亮度等級。

?調光器回路的開態漏電流不超過15毫安。

?調光器采用SCR可控硅器件作為主電源控制器件，可在滿載情況下，承受4倍電流沖擊。當一個可控硅失效后不會產生不對稱波形輸出，對變壓器負載燈的直流成分小于±1VDC。

?每個調光器都有正向饋電的電壓調節，當主電源每個周期輸入電壓有±10%改變時，調光輸出還能保持恒定的亮度值，無閃爍。

?無論是主電源還是發電機電源輸入頻率每秒有2Hz變化時，調光輸出還能保持恒定的亮度值，無閃爍。

?具有電子的軟啟動開關，使燈在開啟時燈的亮度在0.5秒內能平滑地上升到需要的亮度。

?每路輸出通道都有扼制高次諧波干擾的線卷（Choke），限制通道瞬時切換時的電流 上升時間，當50%負載容量90o導通角切換時輸出電流波形從10%上升到90%時的上升時間在240V時為200μs，120V時為400μs。
