BQIR01-0416樓宇照明控制器人體感應模塊介紹

   模塊部分(包括調光模塊、開關模塊)

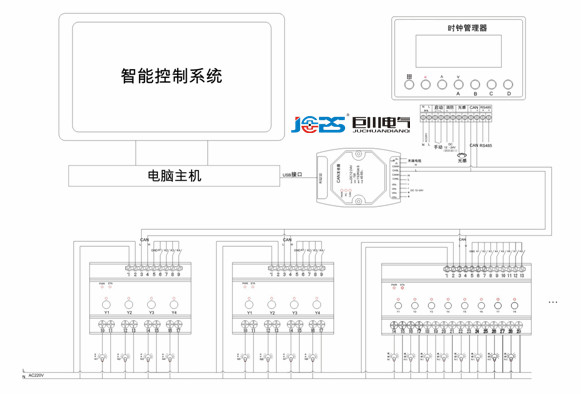

現場控制部分(包括控制面板、液晶顯示觸摸屏、智能傳感器、編程插口、時鐘管理器)三、監控，調試部分(包括調試軟件，手持式編程器和PC監控機)等部件組成，將上述各種具備獨立功能的模塊用五類四對數據通訊線手牽手聯接起來組成一個控制網絡。
    BQIR01-0416人體紅外感應模塊由運算放大器、電壓比較器、狀態控制、延遲時間定時器以及封鎖時間定時器等構成的數?；旌蠈Ｓ眉呻娐贰ｋ娐分饕扇梭w紅外傳感器、菲涅爾透鏡、專用芯片BISS0001組成。當有人出現在探測區，傳感器便能探測到信號并把信號傳給單片機，單片機再根據實際情況是否該開啟器件設備或讓樓宇的電器設備處于一種可開啟狀態。

技術參數：

1，供電電壓:220V，內置電源  ；
2，受控回路：4路繼電器開關；
3，繼電器回路開關負載 (阻性)：AC 250V / 抗浪涌能力達到120A以上；
4，繼電器最大切換電流：16A；
5，繼電器機械耐久性：10,000,000次；
6，繼電器電耐久性：100,000次；
7，靜功率消耗：0.5W ；
9，最大功耗：8W；
10,控制端口：2×JCT.Net；
11.網絡連接設備最大數量：64個；
12,外觀尺寸：126mm(L)×88mm(W)×66mm(H)；
