巨川電氣--智能單燈控制器末端

產品概述

城市道路照明維護管理，是個長期而艱巨的任務,城市路燈管理部門每年要花費巨大的人力、物力、財力進行管理維護。為減輕城市道路照明維護管理,進一步提升路燈管理數字化水平，城市道路管理系統的應用是符合這一現實需求的，也是今后城市數字化管理的趨勢。
路燈單燈監控系統，可通過監控管理中心操控檢測,利用移動GPRS網絡或者電信CDMA網絡,實現四遙（遙控、遙測、遙調、遙信）遠控功能。通過管理軟件，可遙控遙測到具體的某一盞路燈，給日常維護提供了遠程診斷依據，大大減輕維護工作量，節省人力物力，綠色高效。

規格參數

路燈單燈監控管理系統功能
    路燈單燈監控系統從物理結構來分，主要分為路燈單燈監控管理中心、監控終端、單燈監控末端三個物理層。
路燈單燈監控管理系統，是在路燈集中監控管理系統的基礎上實現的，把路燈集中監控管理系統的功能延伸到具體每一盞路燈上，用戶對任單盞燈進行多樣式的組合控制，通過開關燈時間的設置，對燈具電參數的檢測、燈具狀態的檢測等，精確控制到每一盞燈，可以免除人工巡警的繁瑣，準確定位，節省路燈的維護成本。
   各單燈監控終端使用第三方公共網絡（移動GPRS或者電信CDMA等），實時向管理中心傳輸各監控終端信號狀態及系統參量，此傳輸方式每月會產生一定的營運費。監控管理中心需引入具有固定IP地址的光纖或?qū)拵В▽拵?M-10M）
監控終端與下屬的各單燈監控末端之間采用Zigbee、RF無線調制技術等手段，組成快速響應的物聯子系統，實時單燈監控末端的系統參數：電壓、電流、開關狀態等，此傳輸方式不會產生營運費。

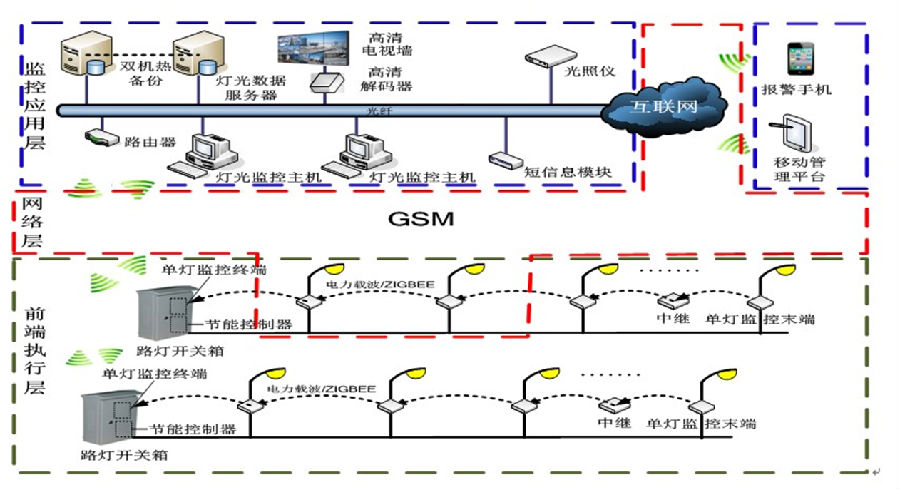

路燈單燈監控管理系統結構圖（上）

路燈單燈監控系統基本功能

·         1、實現"四遙"功能，

·         對路燈的運行狀態進行全自動的監控。

·         遙控:遠程控制路燈的開關 ，通過遙控，對于季節的突然變化或應急的亮燈需求，無須派工作人員到現場修改開關燈時間，而是能在辦公室輕點監控系統軟件的界面即可立即解決，使城市更加人性化和滿足政務或其它特殊需要。

·         遙測:遠程測量路燈配電柜的所有電氣參數和單燈電氣參數。通過遙測，將傳統的"巡燈查找故障"改為"值班等待報警"，不僅減少了"巡燈"人員和車輛損耗，降低了維修成本，而且在檢修車出所之前已準確知道故障的地點和基本狀態，因而縮短了維修時間、提高了檢修效率，減少市民的投訴。

·         遙信:設備故障信息和自診斷信息實時自動回傳,便于管理部門及時處理，  通過遙信，實行工作線路及設備的24小時安全監測，及時報警和信息反饋；全方位的監控，實現了管理現代化和科學化。

·         遙調:可遠程對終端設備進行參數調整，又可根據時間、經緯度和照度遠程具有智能接口的自身帶有調光功能的燈具遠程調節輸出電壓。
2、開關控制——監控中心可以隨時開、關管轄區范圍內的路燈；
3、自由編組——對轄區范圍內的路燈可以進行分類（全夜燈、半夜燈和景觀燈）控制或自定義控制。
4、調光控制——通過設置時段電壓，可對具有智能接口的自身帶有調光功能的燈具遠程調節輸出電壓，從而達到調光的功能，既節能又人性化管理。
5、擴展功能——本系統留有標準的數據庫接口，能與其他智能化平臺進行無縫對接，為今后的系統升級改造提供了便利。
6、記憶功能——中心糸統有故障時，終端能按最后一次的控制模式自動工作，同樣，終端有故障，未端也能按最后一次的模式工作，確保糸統能工作。
7、無人值守功能——系統可通過短消息模塊發送報警信息到指定工作人員的手機上，可發3臺手機。
8、主動查詢——監控中心可以主動查詢每路照明設備的開關狀態、電流電壓、功率因素、亮燈率、電量等數據。
9、智能運行——將預設好的策略輸入系統后，系統將會自動執行指令，無需人工操作，方便且效率。
10、地圖指引——系統的GIS功能直觀體現全區域路燈開關狀態、故障情況、亮燈率、節能效率
11、支持多平臺監控——領導或工作人員在外地出差，或在戶外工作時，隨時隨地能訪問監控情況，對路燈進行控制，支持手機、平板電腦（PDA）遠程登錄，支持C/S架構與BS架構（支持WEB版監控）,支持手機短信設置監控參數。
12、數據存儲——現場監控終端運行時會將所有數據（電流、電壓、功率因素、亮燈率等）存儲在本機上并自動將數據備份在服務器上，數據保存可達10年以上。
13、故障報警——燈具故障、設備及線路被盜、非正常工作狀態、竊電以及相應預警即時報警
14、曲線報表——系統可以生成電流、電壓、電能、各種開關量信息、亮燈率、開關時間的分析曲線和報表，以供管理者決策。

路燈單燈監控終端具體功能

  單燈監控末端是實現單燈監控的具體操作單元，安裝在每條電燈桿內，負責燈具的開啟、關閉，采集燈具電壓、電流，開關狀態等信息，還可實現對燈具的調光功能（對于具有智能接口的可自身調光的燈具）。單燈監控末端可脫離監控主機和監控終端獨立運行,在監控主機或監控終端不能正常運行時，會根據單燈監控末端本地保存的運行參數保證照明系統的正常工作
     監控終端與下屬的各單燈監控末端之間采用Zigbee、RF無線調制技術等手段，此傳輸方式不會產生營運費用。

具體功能

1、測量本燈桿的負載電壓電流；
2、作為控制燈具的執行單元,可接收來自監控終端的開關燈,調光等信號,實施對燈具進行開關操作和調光處理；

3、檢測燈具狀態,故障時可將故障狀態傳輸?shù)奖O(jiān)控終端,再由監控在終端通過無線網絡傳輸?shù)奖O(jiān)控管理中心。

路燈單燈監控管理中心----硬件部分

      路燈監控管理中心是整個系統的核心部分，其硬件主要由燈光監控主機和數據庫服務器、無線接入設備、短信息模塊、GPS校時設備、顯示系統、操控臺等外圍設備組成。顯示系統可選PC機、背投、液晶顯示。
     路燈監控管理中心的核心設備為燈光監控主機，其余配套硬件在實現系統基本功能的基礎上，可視客戶實際需求或投資額度增加組合。系統支持多平臺監控，用戶可在不同地方安裝多個監控平臺實時監控系統當前工作狀況。

路燈單燈監控管理中心---軟件部分

     路燈集中監控系統軟件，是整個監控系統的重要組成部分。系統軟件除處理日常的系統數據采集，系統狀態檢測、系統故障報警等日常事務外，還提供友好的人機界面和完善的數據統計、數據查詢、故障統計、開關燈統計等功能，幫助客戶完成系統參數設置、管理權限參數設置、數據查詢、遠程手動命令等需求。
