1    系統工作原理
   FULL-2WAY照明控制系統通過觸摸式開關發出脈沖信號，由24V信號線傳送給傳送單元CPU，CPU對脈沖信號進行處理，將信號傳送給繼電器控制T/U，由T/U控制遙控繼電器的動作，通過繼電器的動作實現照明的開與關。同時所有開關都與信號線連接，可設定與更改所控制照明回路的地址，可不受物理位置局限進行照明控制。

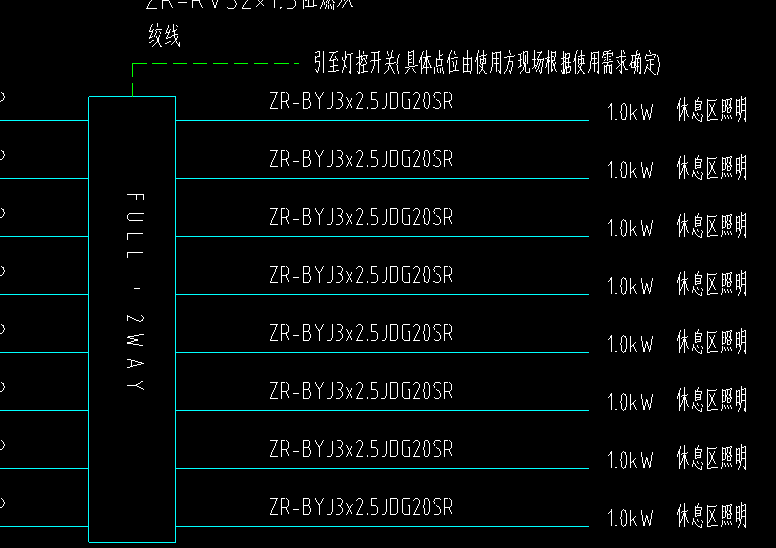

2  系統組成
  本系統主要組成設備有各種控制繼電器，繼電器控制T/U，傳送單元及各種開關。根據需要可裝地址設定器，輸入控制單元，輸出控制單元及調光控制單元。線路組成十分簡單。
FULL-2WAY系列智能燈控照明系統參數規格

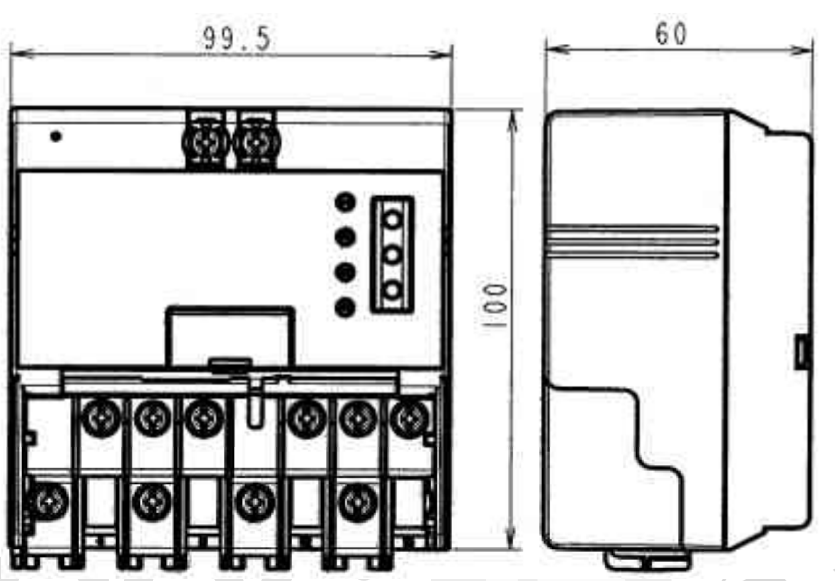

1 20A遙控開關控制用T/U(ZW/WR3400-803) 末端控制器，WR3443-803 4回路10A智能電磁遙控開關外形尺寸如下圖
  輸入電壓 AC24V：
  額定頻率 50Hz/60Hz
  額定輸入信號電壓 ±24V
  額定輸入信號電流 1.2mA
  額定出力 1.5A,AC24V
  4回路適合負荷 WR6161K-803 20A
  電磁遙控開關信道設定范圍 0 - 63ch





2 傳送單元(ZW/WRT2050K-803) FULL-2WAY
  系統主控器，每256回路配置一臺；
  額定值額定輸入電壓 AC100V--AC242V
  額定頻率 50Hz/60Hz額定消耗電力 30W
  輸出信號電壓 ±24V輸出信號電流 500mA
  信號傳送距離 最遠配線長度 500m (使用1.2m㎡，ф1.2的電線)

3 現場智能控制面板（ZW/WRT5554K-803） 場景控制面板，
  可通過可編輯按鍵來進行各種不同組合控制 額定輸入信號電流（消耗電流）12mA 信號配線方式 2線

4 繼電器(ZW/WR6161K-803) 終端執行機構接負載
5 放大器(ZW/WR3913K-803) 系統通訊放大器，
  超過500米通訊需增加一臺；
  額定值額定電壓 100V～242V AC
  消耗功率 25W
  信號電流 15mA
  信號輸出電流 500mA

6 Modbus(TCP)控制接口（ZW/WRT2645-803) 網關接口
7 可編程定時器(ZW/WRT35409-803) 程序定時模塊，
  可根據經緯度，時間或時段，特殊日定義開關或調光控制
8 觸點輸入T/U（4路）(ZW/WRT3224-803) 觸點接口可接受第三方設備的節點信號控制照明控制系統；
9 調光控制T/U(0~10V)(ZW/WRT42444-803) 調光模塊可通過0~10V來進行調光控制額定值
  信號電流7mA 調光信號　0－10V DC100mA （額定電壓24VAX 額定電流300mA)

10 遙控變壓器(ZW/WR2311-853) 系統電源：
  輸入 50/60Hz AC220V
  無負荷輸出電壓 AC 24V +1% -10%
  額定輸出電壓 AC 22V±5%
  額定輸出電流 1.5A max1-2
  適用法規 GB19212.7·20031-3
  接線方式 壓扣端子式

11 照度傳感器（ZW/WRT3657-803） 照度傳感器
   可按照室外照度的亮暗設定開關控制；信號電流 15mA
14 無線地址編程器（ZW/WRT9600-8） 無線編程器，
   可通過紅外設定場景面板功能或其它FULL-2WAY設定模塊程序
15 FULL-2WAY中央監控主機 CPU 傳送單元 WRT2050K-803
   顯示器：22寸及以上內存：4G及以上顯卡：1G及以上硬盤：1T及以上電源：500W及以上鍵鼠套裝及機箱主板品牌DELL.或同等品牌
16 FULL-2WAY總控箱 尺寸：800*600安裝總控設備。
17 32位集中面板 ZW/WRT5554K-803*8,每?jī)芍粚?duì)應一個CPU進行整體控制。
18 FULL-2WAY6.5圖示化專用軟件 FULL-2WAY6.5圖示化專用軟件版本：FULL-2WAY6.5

3     系統控制方式
 具體控制方式有以下幾種：
(1)單個控制：通過一個開關對需要單獨控制的回路進行控制；
(2)群組控制：通過一個開關對一起控制復數回路；
(3)模式控制：這種方式可以根據具體要求結合時間及用途對場所照明進行控制；
(4)調光控制：通過調光開關或與照度感應器聯動對照明進行亮度調節控制。
   這四種方式為基本控制方式，可根據具體情況，在施工后重新設定，不會系統本身的使用和周圍環境，另外，系統還可以根據需要實現多地點控制，集中監視，集中控制等功能。

4　　系統特點
4.1　　操作安全性及可靠性
     傳統系統的開關串聯在照明回路中，起到一個回路通斷的作用， FULL.2WAY照明控制系統為模式開關，僅僅起到信號傳送的功能。信號電壓為24V，是安全電壓；所有照明用電回路集中到控制箱內，操作者根本觸摸不到電源或配電箱等帶電有危險電壓的部位，而控制照明回路的是采用遙控繼電器，此繼電器積結了松下電工的高效率有極電磁驅動技術與高速高限流遮斷技術，做到了照明控制的可靠與安定。

4.2　　管理便捷性
      FULL-2WAY照明控制系統不需專業的工作人員進行管理，開關通過設定與控制T/U地址相對應，即可實現對這個地區的照明控制。一個開關可在不同的需要時對其進行設定修改，同時還可以實現異地控制，多地控制，集中控制等功能。在開關上可標注它的控制區域，并時刻顯示所控制區域的照明狀態。

4.3　　降低總成本
      FULL-2WAY照明控制系統中照明線路與傳統的照明線路完全不同，傳統的照明線路中，每一回路都由相應的開關來控制，所以開關必須與它控制的照明回路相連接。這就使得布線很復雜，而且會出現很多重復走線的情況，從而造成了材料的浪費。而FULL-2WAY照明控制系統所有的照明回路直接進配電箱，開關只需用兩根信號線進行串聯，即可實現各種照明的控制。這就是說大大節省了管材，電纜等材料的費用。同時，在需要對照明區域進行改動時，也不需重新配線，改線路的工作，只通過簡單的設定就能實現。
4.4　　高效節能性
 　　  由于FULL-2WAY照明控制系統本身所具有的特點，使其在使用中可以大幅度的節省照明用電。充分運用照明燈具創造合理的照明環境。
 節能主要體現在以下幾方面：
(1)可根據具體的工作要求，進行照明的改變。
  　　 傳統開關如果需要具體的區域照明往往由于開關的局限性，不得不多點亮或全點亮照明器具。 FULL-2WAY照明控制系統可根據具體的要求，點亮部分回路，改變照明區域。
(2)可根據具體的工作要求，設定不同的照明模式。
 　　 這一點也是傳統照明控制所不具有的功能，它可以把各種場合不同時間的照明設定成固定的照明模式，在需要具體的照明模式時，只根據要求按動相應的模式開關即可實現。
(3) FULL.2WAY照明控制系統可實現集中監視，控制的功能。
　 　  對每一個照明區域都可以在總控制室或集中控制的地方顯示照明的狀態，同時也可以對其進行遠距離控制。這就解決了由于忘記關燈等所造成的能源浪費。
(4)與感應器連接實行自動化控制
          在部分場所，例如洗手間等地方安裝了感應開關，只有人進入到洗手間時，照明才會點亮，同時會把換氣扇打開，當人離開時，首先照明將自動延時關閉，然后換氣扇在工作一定時間后也會自動停止工作。

        綜上所述， FULL-2WAY智能燈控照明系統有著可以實現高效照明環境的節能性，施工的簡易性，追求降低總體成本的經濟性的特征。 即可實現照明管理自動化，提高智能大廈的水平與硬件的檔次，又能為環境保護做出貢獻 。
        更多關于松下FULL-2WAY系列智能燈控照明系統上圖型號，產品知識歡迎聯系。
