JCT-M1 智能動力控制器選型與優勢介紹

JCT-M1智能動力控制器以FPGA控制技術為核心，通過微電子技術、數據傳輸技術、軟件技術、液晶顯示等技術的應用，將電機二次控制的重大突破。產品主要特點體現在：

1、節能降耗效果明顯——節約能耗75%

2、節約人力成本、原料成本

3、安全性好

4、可靠性高

5、電磁兼容性能優

6、使用方便

7、體積小、安裝簡單

8、維護簡單

智能動力控制器選型:

JCT-M1-24 雙速風機控制器

JCT-M1-11單速風機控制器

JCT-M1-20兩臺單速風機/水泵獨立控制器

JCT-M1-21排水泵一用一備輪換控制器

JCT-M1X-21消防水泵一用一備輪換控制器

JCT-MF卷簾門/密閉閥控制器

JCT-MS排煙/送風風機控制器

其他說明

1.設計依據：

風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2

水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：

其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕

根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用

其他領域可參照使用，特殊要求可非標設計，請?zhí)峁┫嚓P(guān)的技術參數及設計圖紙。

5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用智能動力控制器?？刂齐娐穲D可根據國際標準設計圖集10D303-2~3，由我公司提供相應的智能動力控制器轉化應用圖紙。

JCT-M1 智能動力控制器選型與優勢介紹的優點和長處：

（1）減少技術采購時間。只需按照需求購買相關型號產品，不需要大量購買各種各樣的分離式元件，減少了技術采購時間，節約了大量時間。

（2）安裝調試簡單，耗時短。控制器采用模塊化設計，由面板顯示控制模塊和輔助控制模塊組成，面板顯示控制模塊和輔助控制模塊通過排線連接。集模塊的故障、反饋、顯示和控制等功能于一身，維修、調試、安裝和使用都非常方便。采用模塊化，安裝簡單方便，非技術人員也能快速上手安裝，同時檢修方便，不需要一個點一個點的測試，一般只需更換模塊即可解決問題，節省了大量的人力、物力和施工時間，大大提高了工作效率。

（3）接口形式多樣，兼容性強，集成了傳統的電機控制系統的DDC樓宇控制按鈕、消防24v控制、遠程硬線按鈕等的接線端口。這些都是繼電器電路難以實現的。

（4）使用壽命長，故障率低。繼電器由電磁機構(線圈、鐵心和銜鐵)和執行元件(觸點)組成。電磁機構中的可動銜鐵往往因空氣濕度和灰塵而產生銹蝕，引起機械故障，且抗振動、耐沖擊性能也不理想。本系列風機水泵電機控制器主要由集成電路組成，無機械部分，故障率低，使用壽命較長。

  (5)采用安全低電壓(為DC12V)，可確保使用安全，減少了安全事故。電子模塊體積小，重量輕，美觀、簡潔、無噪聲。

JCT-M1 智能動力控制器的接線示意圖：

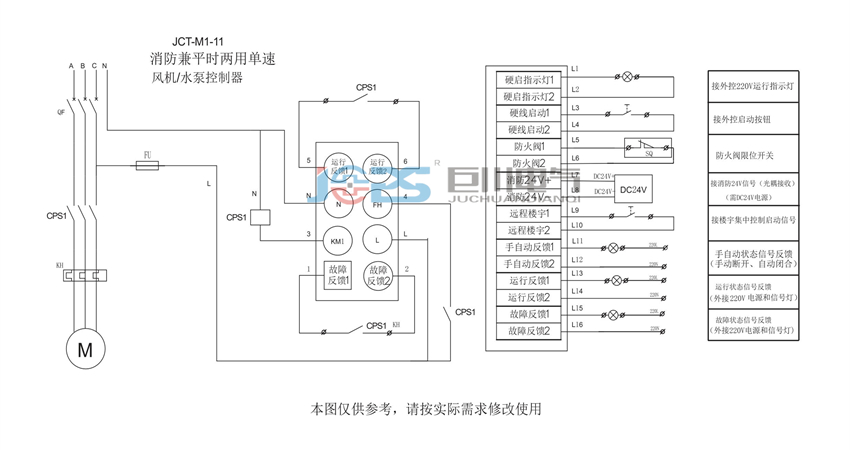

JCT-M1-11智能動力控制器接線圖

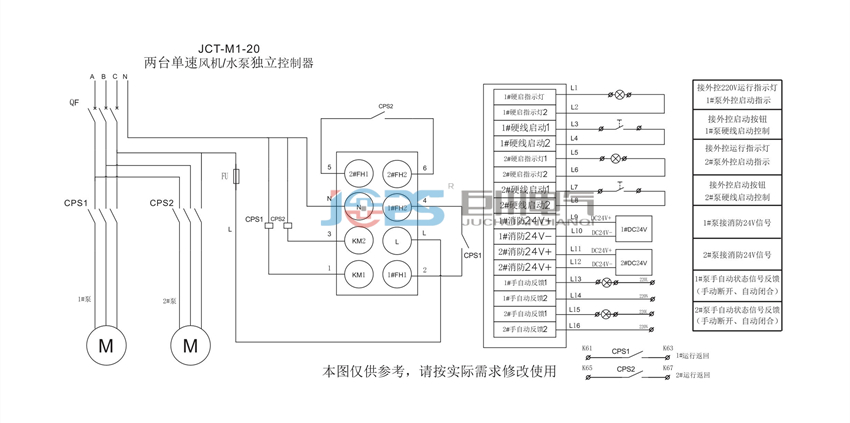

JCT-M1-20 兩臺單速風機 水泵控制器

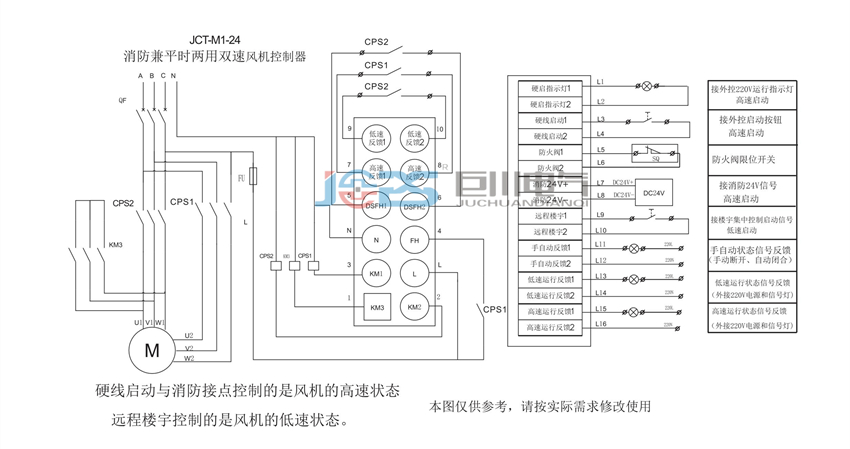

JCT-M1-24雙速接線圖

其他規格詳情咨詢巨川電氣，巨川電氣智能動力控制器專家！
