智能照明控制系統與樓宇自控系統集成問題研究

     樓宇自控系統的照明自控系統，是智能化發展的產物,在公共建筑、大型樓宇建設中應用越來越普遍.在控制復雜、回路眾多,多系統并存的大型公共建筑中,智能照明控制系統與樓宇自控系統怎樣更好地實現數據交互及聯動？這個問題值得探討。目前Bus系統能滿足基本集中控制和分散控制，Bus系統中的分組控制理念比較適合中國行業市場，未來控制系統應該將先進的理念結合，演變出一種系統結構，具有較強的擴展性、良好的兼容性、較好的經濟性。

1 智能照明控制系統的三個階段

智能照明控制系統一般由信號輸入(信號輸入是將外界控制信號轉換為系統信號，包括光傳感器采集照度信號來控制燈光的智能燈光控制器、人體感應器等；)、控制單元(控制單元執行系統命令實現照明控制，包括各類照明控制模塊、調光模塊、智能面板或觸摸屏等)及系統主機三部分組成。系統主機包括中央監控軟件及網關網橋通信接口等。

巨川電氣智能照明控制系統采用總線結構。

第一代及第二代智能照明控制系統均為集中式控制系統，各模塊及控制面板只作為執行機構，被動地執行主控CPU發出的指令，所有的控制面板需要單獨的專用電源進行供電，系統的平穩運行對CPU的依賴性很大。系統為RS485協議,通信距離有限,模塊體積相對較大,隨著單體建筑規模增大，控制系統網絡也增大，主控CPU運行不穩定，容易造成整體系統或某整個分支系統的癱瘓，給大樓的整體平穩運行及維護帶來巨大的隱患。

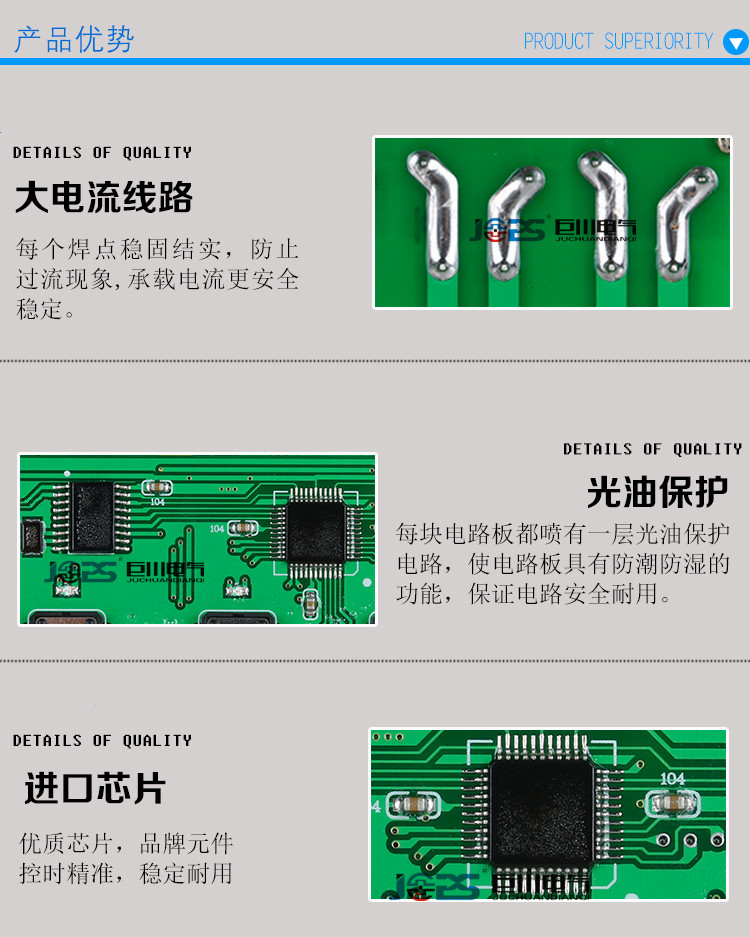

在總結與汲取前兩代智能照明控制系統優缺點的基礎上，出現了第三代分布式智能照明控制系統，采用全分布式結構（集散控制系統結構）,每臺照明調光模塊、控制面板、網橋均采用進口CPU，實現現場控制、中控電腦集中控制，控制系統的可靠性、擴展性、集成兼容性都得以提高。CAN總線通訊方式，控制簡單靈活，還可以混搭不同廠家標準的LED照明和鎮流照明設備，一個系統中可以有多個智能控制器，可以單獨存儲數據。系統具有數字式有獨立IP地址、多通道控制、自通斷控制、雙向控制等特點。分組、分區與單燈控制相結合的控制方式。一個照明回路可帶多組燈具，大大減少模塊數量，也就大大降低了工程造價。

2 智能照明控制系統與樓宇自控系統集成

  智能照明控制系統與樓宇自控系統集成主要通過OPC（OLE for process control）方式和協議轉換接口兩種方式。

  OPC方式很容易實現兩系統集成,但實際使用容易數據丟失,通過協議轉換接口或干簧觸點接口等方式能可靠地實現照明控制系統與樓控、消防、保安等系統聯動，根據具體需要實現整個照明系統配合其它系統實現對每個照明控制點和具體某個照明控制區域進行控制。由于其可靠性、性價比均很高，在大型公共建筑設備眾多且分散，樓宇自控系統采用多層集散控制系統，整個系統依托內部局域網，采用數字傳輸方式時,均可配置網絡,將不將不同廠家設備轉變?yōu)榻y(tǒng)一的通信協議，依托內部局域網實現整個系統的組網,系統不再單獨敷設總線，能減少工程復雜程度、避免重復投資,且各設備具有唯一的IP地址,模塊或執行設備出錯檢修簡便.值得在公共照明,商業照明建筑中推廣.
