全國電力情報網常務委員會今年的技術論壇的主題是智慧配電，圍繞這一主題，作者將宣講“智慧配電從住宅開始”的報告，分享前輩關于住宅智慧配電的理念和觀點。
前面已經談到了住宅小區配電相關的話題，關于住宅用電，一天的實際負荷相差很大，大到你難以想象的程度。從而引出了一個新的話題——如何實現智慧住宅配電系統的恒功率？

1 從某住宅測試數據開始

還是以上文所述的測試住宅樓為例，如圖1所示。

圖1  住宅恒功率示意圖

      在 P= Pave±的實際工作功率范圍內均可視為恒功率。小則準確，大則完美，在理想狀態下，小則=0，當然實際上是不可能的。
若將高峰時段部分負荷移至低谷時段使用，則可起到削峰填谷的作用，有利于恒功率的實現；另一方面，電源的多樣化為供電提供了多種組合，可在基礎供電的基礎上實現實際的調峰。

2 智慧住宅配電構思

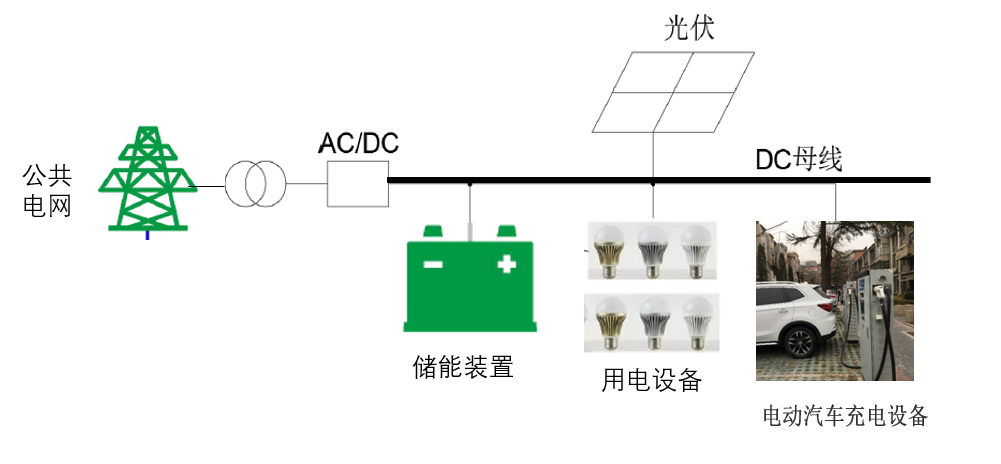

     好在現在技術發展可以實現這一理想。如圖2所示，住宅配電與光伏等新能源、儲能系統、電動汽車充電設施等構成智能、柔性、雙向可控的直流微網系統。

圖2  智能柔性雙向可控的直流微網系統

3 電源與用電間的平衡

3.1 電源

首先說說電源，住宅用電主要有：

• 市電——取自當?shù)仉娋W(wǎng)公司，比較可靠的電源；

• 光伏發電系統——太陽能資源為三類及以上地區的居住建筑可使用，四類地區需經濟技術比較，五類地區不建議使用；

• 儲能系統——儲能蓄電池、電動汽車動力電池。

  表1  各種電源的特點

表2  我國太陽能資源分類

3.2 用電設備

    再看看用電設備，住宅主要用電設備如表3所示，但不限于表3。

表3 住宅主要用電設備

其中，

√——高峰時使用；

?——根據情況，高峰時可能使用，也可能不使用，照明負荷在沒有人的場所可以關燈；

×——高峰時可以不使用，可利用低谷用電時使用。

也就是說，有部分負荷可以從高峰期移到低谷時使用。

3.3 電源與用電間的平衡

    再者，電源與負荷需匹配、平衡，目前的電力系統很難做到這種平衡，盡管采取許多措施、政策，造成電力資源的巨大浪費。

表4  住宅需電源與負荷之間的匹配、平衡

由此可以得出：

p 市電比較可靠，能滿足基本需求，即Pave；

p “PV+儲能”起動調峰作用，即?值；

p PV可以組成可逆的并網系統，但需電力部門審批、同意；

p “PV+儲能”實現穩定的電源，因?yàn)楣夥荒馨滋煊嘘?yáng)光時發電，不穩定，但與儲能系統結合可以解決此問題。智慧住宅配電平衡設計構思侵刪。
