巨川電氣--智能照明控制系統場景應用

1、概述

    為了滿足現代建筑綠色、節能、舒適的要求，智能化、集成化解決方案已經成為當今建筑設計的趨勢。我公司分別針對不同場所提供智能照明控制解決方案，通過智能化解決方案提高照明系統的使用效率，降低照明能耗，節約企業能源，提供良好的視覺條件，滿足人們更高的生活要求。

2、智能照明控制解決方案

    智能照明控制系統采用KNX總線標準，KNX標準起源于歐洲，是目前唯一認證為國際通用IEC標準(ISO/IEC 14543-3)的樓宇家居總線標準，也是目前國標所執行的標準(GB/Z 20965-2013)。

圖1

    ，KNX系統的工作原理是利用信號控制總線，把系統各個設備連接在總線上，通過軟件編程或智能面板，設定控制設備(面板、傳感器、定時器等)和受控設備(開關驅動器、調光驅動器等)之間的關系，包括控制設備所能控制受控設備的數量、方式、觸發條件等等。

3、智能照明控制系統的主要控制功能及優點

     控制內容

●燈光、調光控制      ●空調、采暖等控制       ●窗簾、門/窗控制       ●影音設備控制

    智能系統優點

     ●節能效果

    在當今能源緊張、國家大力倡導節能的形勢下，使用智能燈光控制系統最大程度地節能具有非常實際的意義。

     ●較好的經濟性

    智能系統保證只有當必需的時候才把燈點亮及點到要求的照度，不僅實現了節能，還成功地將燈具和光源的使用壽命延長。

    ●改善工作環境，提高工作效率，實現照明的人性化

   智能燈光控制系統可以營造出舒適、溫馨的照明環境，增添其藝術魅力，提升照明環境的品質。

4、智能照明控制箱

    智能照明控制箱是智能照明控制系統中必不可少的設備，內部安裝各種智能照明控制元器件用來實現照明控制并通過一些保護類元器件對系統進行電氣保護。

4.1 技術參數

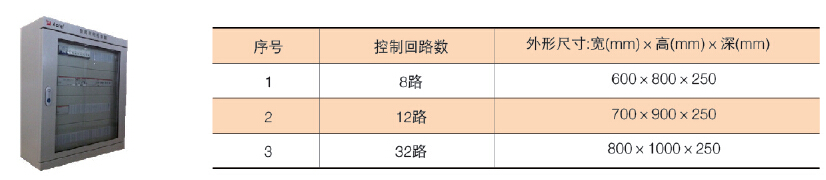

4.2箱體規格

  注：實際尺寸可根據客戶要求定制。

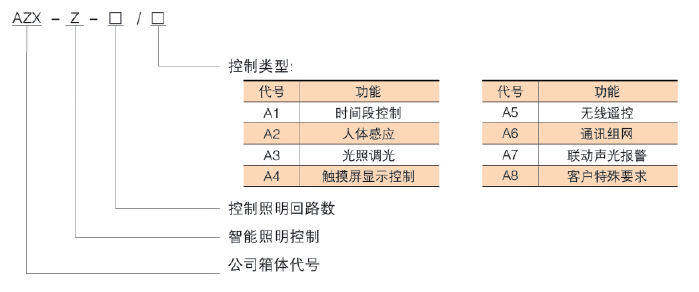

4.3 命名規則

4.4 應用領域

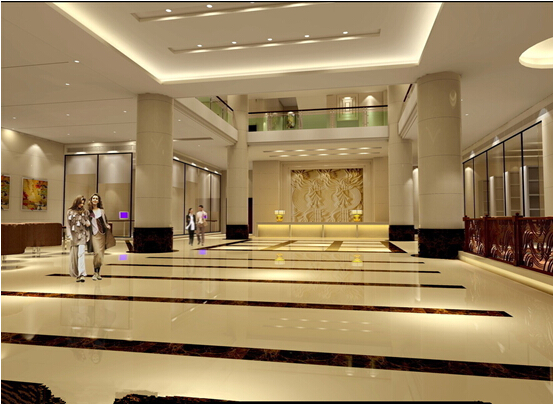

大廳

●監控設備：燈光，窗簾幕布，空調。

●控制方式：手動控制，定時控制，移動感應控制，燈光照度控制，場景切換。

    通過在大廳各個區域安裝智能面板，可根據現場實際工作情況實現對燈開/關、燈光照度調節，空調開/關、大廳溫度調節，窗簾升/降/停,以及場景切換控制。

    系統可以針對上班，下班等不同工作場景，預先設置運行時間。還可以分時段來交替開啟不同的燈光回路，延長燈具使用壽命，節約燈具的維護成本。

    通過安裝移動感應器，可以實現有人時候開燈，無人時候延時關燈。

    大廳通過安裝光照度傳感器，控制窗、門等光線效果較好區域的燈光亮度，充分利用自然光線，延長燈具使用壽命，節約能源。

    大廳的燈光主要分為筒燈、吊燈、射燈等。在系統中根據對燈光的不同需求，設置不同的場景模式。例如：白天場景、夜間場景、迎賓場景、節能場景、節假日?qǐng)鼍暗取?/p>

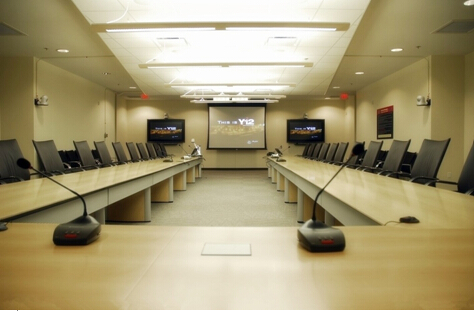

會議室

● 監控設備：燈光，窗簾幕布，空調，影音設備等。

●控制方式：手動控制，紅外遙控控制，人體感應控制，場景控制，防誤動作控制

    通過會議室的智能面板，紅外遙控器，觸摸屏等控制設備，設置不同的參數，控制燈光、空調、電動窗簾及影音裝置等設備，實現會議場景、演講場景、休息場景、放映場景等各種場景的自由切換控制。

    通過在會議室區域頂部安裝的人體感應器，控制燈光和空調，有人時自動開啟燈光、空調。無人時自動關閉燈光、空調。

    根據會議室的建筑結構特點，燈光環境控制滿足整體使用和分割使用的特殊要求。各個區域都能滿足實際的使用情況需求，根據主體活動內容預設場景模式，場景模式的切換可由工作人員在音控室操作，也可由現場主持根據活動需要遙控操作。

    面板具有防誤操作功能，通過按特定的鍵或者設置密碼實現。在會議期間，有時候物體誤碰，與會人員出于好奇觸碰相應的鍵等情況由可能改變現場場景模式，這將會對會議產生相當大的影響。通過使用防誤操作功能，可以對使用權限加以限制，安全可靠、使用簡單。

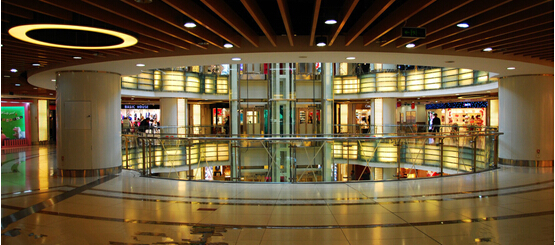

商場

●監控設備：燈光，幕布窗簾，空調等。

●控制方式：手動控制，定時控制，人體感應控制，照度控制，場景控制。

    通過智能面板或觸摸屏，可以根據商場需求實現對燈光的開/關、調光，空調開/關、調節溫度控制，根據功能分區的不同，分別設置不同的照明及溫度環境。

    根據商場實際運營時間，預設系統的運行時間，控制燈光、空調，滿足上班、下班等時間段對燈光照度的要求。系統提供時間點、時間段、以及周、月、年及特殊節假日定時功能。

    商場中，按需要安裝人體感應控制器，節假日或指定時間段，系統自動將該區域轉換為移動感應工作模式，根據有人或沒有人實現燈的開/關控制。

    根據商場每個區域的照度情況，安裝光照度感應器，在自然光照度足夠的區域可以自動調節燈光的亮度或者不開燈，合理有效的利用自然光線，節約電能并延長燈具使用時間。

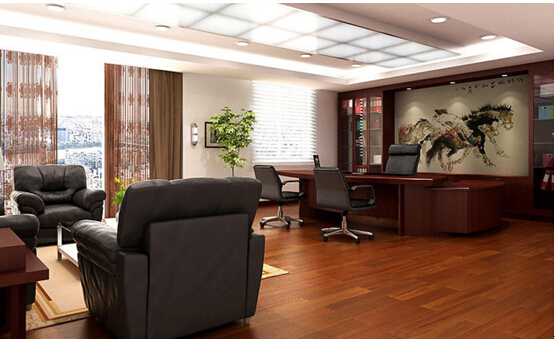

獨立式辦公室

●監控設備：燈光，幕布窗簾，空調。

●控制方式：手動控制，紅外遙控，人體感應控制，光照度控制，場景控制，消防聯動控制。

    獨立式辦公室是辦公與會客的主要區域，功能的多樣性必然需要多樣性的燈光來配合。因此辦公室可采用多種可調光源，根據實際使用需要，通過系統預設照明回路的不同明暗搭配，產生各種燈光視覺效果，使辦公室始終保持最符合使用需求的燈光環境（如辦公、會客、休閑等多種燈光場景）。通過智能面板或手持紅外遙控器，自行調節燈光亮度、窗簾角度，自由切換場景控制。也可在系統中預設場景模式，操作時只需按動某一個場景按鍵即可調用所需的燈光場景。

    在獨立辦公門廳設置人體感應器，監測到有人時自動開啟燈光，進入預設場景模式。

    在辦公室適當區域安裝光照度傳感器，使系統自動調節室內照明，確保穩定、舒適的辦公環境。

    當出現消防信號的時候，系統采集該信號，自動關閉空調，正常燈光等設備，強制點亮應急照明回路。

酒店客房

● 監控設備：燈光、風機、幕布窗簾，空調，客房插卡機，消防聯動控制。

●控制方式：中央集中控制，手動控制，人體感應控制，照度控制。

    通過觸摸屏或前臺計算機，系統可以集中管理酒店客房的使用情況，控制各區域的風機、空調使用情況。針對不同的現場，設置不同的場景，自由切換。集中管理可以對酒店合理的控制，提高工作效率。

    在酒店的走廊，會客區等公共區域安裝人體感應控制器，實現有人開燈，無人關燈的控制效果。

    在一些采光效果較好的區域，采用光照度傳感器和調光裝置，來控制這些區域的燈光，合理利用自然光線，節約能源。

    通過系統，可以實現與插卡信號聯動。插卡信號通過輸入單元，將信號接入到系統中，當有插卡時，房間里的燈光、空調自動進入迎賓模式，卡拔掉后，經過一段時間的延時，房間里的燈光，電視，空調，自動關閉。

    系統采集到消防信號的時候，關閉空調及正常照明，開啟應急照明控制，強制點亮應急照明回路。

醫院

●監控設備：燈光、幕布窗簾、空調等

●控制方式：中央集中控制，手動控制，光照度控制，消防聯動控制。

    通過設置智能面板，控制病房內的溫度、殺菌燈、燈光開關、調光、電動窗簾開合、調角，總開關，衛生間燈光及排風扇等，并可設置會診場景、休息場景、會客場景等。

    中央集中控制可對風機盤管自動控制，當室內溫度接近設定溫度時，自動將風速由高調節至低，使室內溫度始終保持在設定溫度左右，既節能又舒適。中央集中控制可以通過控制散熱片進行暖氣控制。

    病房走廊照明可結合光線傳感器、時間控制器自動打開。在照度要求很低的情況下，走廊燈將會自動關閉。

    夜間，病人在入睡后，管理人員可以在前臺通過控制病房內的風機盤管，使病房保持不同的溫度。

    中央控制室可以顯示和控制每間病房的實際溫度和設定溫度，可設定各病房可調溫度的上限和下限。

    系統采集消防信號，與消防信號聯動。當出現消防信號的時候，系統自動關閉空調，正常照明等設備，開啟應急照明控制。
