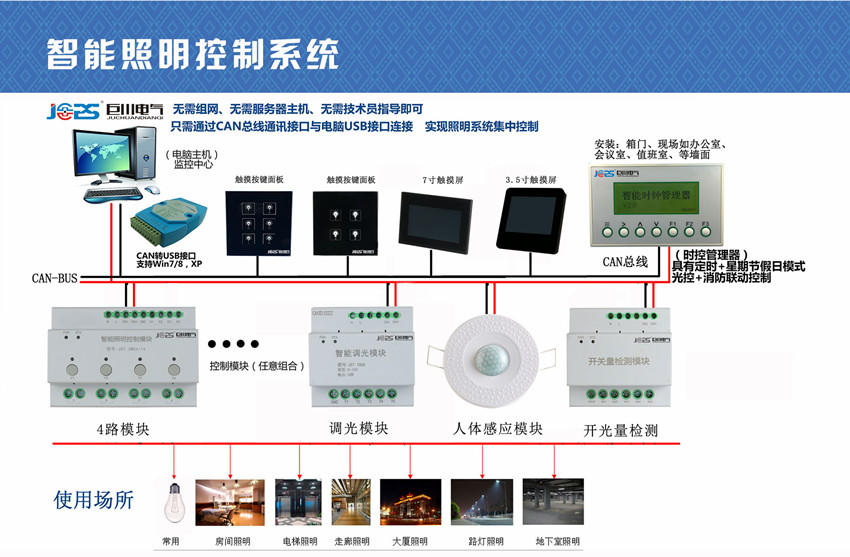

巨川電氣-KNX總線智能照明控制系統技術要求

一、   設計準則：

本系統要求使用KNX總線控制協議。

控制系統必須遵循相關國家規范，及下列設計標準

EN50090           《歐洲電工標準》

GB/Z 20965-2007   《控制網絡HBE技術規范－住宅和樓宇控制系統》

ICE60364          《建筑物電氣設施標準》

二、   系統技術要求:

1.   本系統需在單一品牌的同一系列產品中選擇產品，并進行整體設計。

2.   系統結構必須是全分散分布式總線結構，并必須符合國際通用的KNX標準,符合中國國家標準： GB/Z 20965-2007。系統內各元件不依賴于其他元件而能夠獨立工作,任何一個器件的損壞均不會影響整個系統的運行。

3.  系統維護方便，更換或升級系統內元件時，不需要關閉整個系統。

4.  總線拓?fù)浣Y(jié)構自由靈活，至少可采用星型或樹型連接方式。

5.  系統具有強大的兼容性，可滿足不同廠家的元件在總線的連接下可以共同工作。以保障系統運行、維保的穩定性。

6.  系統控制對象為大樓內的燈光，但不局限于燈光，還包括空調、電動窗簾、背景音樂等。

7.  安裝在房間中的智能面板應同時可對燈光進行集成式的控制。

8.  系統內各元件可以通過程序的設定實現功能的多樣性。

9.  總線元件及現場控制面板應運行在安全低電壓下，如24VDC。

10. 元件的安裝必須簡單可靠，驅動器必須是模塊化產品，尺寸必須是標準模數化，裝于配電箱內的智能系統控制模塊必須采用35mm標準DIN導軌安裝，安裝尺寸需要符合普通標準照明配電箱的規格。

11. 系統內現場供人手操作的元件必須采用中文界面，簡潔明了，盡可能符合一般人的操作習慣。

12. 系統具有強大的可擴展性，針對于功能的增加或控制回路、電器的增加，只需增加掛接相應的模塊，系統內原有的硬件、接線不須改動，便能達到要求。為便于擴展和施工，控制總線需采用供電和控制信號集成的單一線纜形式，控制回路傳輸距離應超過1000米。

13. 系統內元件必須要有一定的抗過壓能力。元件本體需要有2KV的耐壓能力；總線電纜必須要有至少2.5KV耐壓能力，且能夠與強電線并排鋪設即總線和電源線可同管共槽便于安裝施工。

14. 總線電纜本身具有屏蔽能力，且屏蔽層不需接地。

15. 實現多點共同控制時，不需要增加連接線的數量，系統內任何一點的控制方式，只需通過軟件定義實現。

16. 智能照明控制系統可自成體系，可通過RS485、OPC協議通訊與BA互聯，系統協議應具有開放性。

17. 該系統應能與消防系統進行聯動，在出現消防報警時，系統可將部分區域或所有區域的照明電源或電器電源自動切斷以降低火災的危險，當消防信號消除后，所有燈光應恢復到報警前的狀態。

18. 該系統應有多種控制方式，例如可以實現就地面板控制、人體感應控制、定時控制、光線感應控制及集中控制。

三、   多功能控制器技術要求：

1.  標準模塊化設計，DIN導軌安裝方式；

2.  多功能控制器必須可同時控制燈光、窗簾、空調等不同負載；

3.  多功能控制器具有4、6、8、10、12回路數供選擇；

4.  每回路額定容量必須有4A，10A、16A可供選擇；

5.  控制器回路總數應根據實際照明回路數量，再預留20%的備用回路。

6.  為減少配電箱容量，以便于施工現場就地安裝模塊，每個多功能控制器的最大寬度不能超過6模數（108mm）；

7.  多功能控制器本身必須帶有手自動轉換開關和手動操作按鈕，可以隨時在不借助任何工具的情況下，通過手動進行控制，方便測試和在面板失效的情況下的維護。當多功能控制器或傳感器出現故障時，系統可繼續維持故障前的燈具開關狀態。也可以設定為強行開或關，以便在特殊情況如消防報警時實現聯動。

8.  驅動器本身具有led狀態指示功能，可以清晰的顯示各個回路的工作狀態，紅燈亮表示回路接通。必須能夠自動報告運行是否正常等狀態。

9.  為了提高安裝效率和接線可靠性，模塊的負載回路接線要求采用快接端子。

10.可以反饋每個回路觸點的實際位置。

11.為了配合相位平衡，調光模塊可采用3路每路不小于300W負載自適應調光功能，并且可以通過模塊設置合并負載大小。

12.要求多功能控制器應能對每個回路的開關進行計次或計時統計，從而方便管理人員對設備的維護。

13.燈光控制模塊必須帶有電流檢測功能, 可以檢測燈光回路中光源是否損壞，便于候機樓大空間照明的檢修和維護。

四、   智能傳感器類技術要求：

1. 現場智能控制面板及移動感應器等應采用標準86盒墻裝方式。

2.  KNX標準總線連接，無需其它布線；

3.  開關面板采用6鍵面板；

4.  現場智能控制面板應具有場景現場記憶功能，以便于現場臨時修改場景控制功能以適應不同場合的需要。

5.  每個按鍵上必須帶有led指示燈，可以通過軟件編程，進行狀態指示，顯示該按鍵所處的狀態。同時智能面板必須具有夜間指示功能，以避免客人不必夜晚摸黑開燈。

6. 智能面板需要有多種不同風格的款式及材質供選擇，比如：塑料材質（多種顏色可供選擇），玻璃材質，不銹鋼，銅等等。

7.  所有智能面板的按鍵都對應每一個LED狀態指示燈，同時每個LED狀態指示燈也可以關閉以消除夜間對人體的細微干擾。

8.  人體感應器必須可以帶一路16A強電負載，以滿足圖紙?jiān)O(shè)計線路敷設要求?！?/span>

9.  人體感應器安裝在3.5米標高時，到地探測范圍不得小于18米X 9米。☆

注：☆項可根據實際設備選型確定是否采用。

五、   圖紙要求

1、系統功能要求

（1） 本工程設置自成體系的智能照明控制系統，對公共照明、標識照明進行

管理，廣告照明單獨組網。

（2） 公共照明智能照明控制系統主機設置在樓宇控制室內，廣告系統主機設

置在廣告機房?jī)?nèi)。

（3） 智能照明控制系統架構基于C/S的二層網絡結構，管理層網絡按

IEEE802.3標準，構建標準化的以太網絡（Ethernet）平臺，采用TCP/IP協議，接入集成網絡；底層采用專有現場總線網絡，由智能照明控制系統承包商自行組網。

（4） 采用完全分布式集散控制系統，集中監控，分區控制，管理分級，通過

網絡系統將分布在各現場的控制器聯接起來，軟件與硬件分散配置。中央停止工作不影響各分區功能和設備運行，網絡通信控制也不應因此而中斷。系統分區控制完全獨立，互不干擾，一個分區停止工作不影響其他分區和設備的正常運行；任意分區中任意器件損壞也不影響本區內其他器件正常工作；分區通信線路的中斷不影響分區的正常運行。分區模塊化結構，支路控制，控制和調節功能由就地控制面板完成。系統具有強大的可擴展性和變更的靈活性，針對功能的增加或控制回路、電器的增加，只需增加掛接相應的模塊，系統內原有的硬件、接線不須改動，便能達到要求；針對值班方式、值班班組變化等管理模式的改變，可以快速對系統進行擴展和變更。

（5） 照明監控系統主要包括服務器、照明監控工作站、網絡連接控制器、單

元控制繼電器（控制器）、就地遙控開關、各類傳感器等。單元控制器采用現場總線連接，通過網絡集線器協議轉換接入上層以太網；控制面板及各類傳感器通過可編址控制總線接入單元控制器或直接就近接入單元控制器，控制面板與建筑裝修相協調。

（6） 系統主機接收航班信息，控制相關區域燈具開關，接收機場統一時鐘信

號進行校時。

（7） 單元控制繼電器安裝在照明配電箱（柜）內一體化，可獨立工作，現場

自由編程和操作。配出支路模塊化，支路數4路、8路自由組合，額定電流16A、20A，支路可自鎖有狀態反饋功能，應適應工程中如熒光燈、金鹵燈、換氣扇、小容量風機等所有容性或感性負載。

（8） 照明監控系統可實現燈光的開關自動和手動控制、分散集中控制、遠程

控制、延時控制、定時控制、光線感測控制、紅外線遙控、與其他設備系統的聯動控制等，控制方式方便、靈活、易于修改、易于操作、易于維護。

（9） 系統應具有現場模塊輸入/輸出功能，可根據消防分區控制，接收消防控

制信號（有源DC24V或無源）強制開/關支路，以滿足在緊急狀況下，接通應急照明支路，關斷一般照明支路；或通過輸入/輸出節點與其它相關BAS現場聯動。

（10） 通過智能照明控制系統實現照明控制自動化，將允許用戶根據目前區域

占有情況，從照明控制自動化系統中得到的狀況信息，可以使用戶了解哪些區域的照明時間已超過了正常的占用時段；有關燈具使用時間及故障的信息將被送到維護管理系統。

（11） 照明控制主要采用支路控制，應包括以下幾個方面：高大空間照明、公

共區域公共通道照明、屋頂頂棚照明、標識燈箱照明、廣告燈箱照明等。

（12） 照明監控管理專業軟件由制造商提供，支持當今各種流行的操作系統

Windows、UNIX、Linux等，具有軟件通訊OPC Server/Client接口，Web Server等功能。設一臺OPC服務器作為照明控制自動化系統的一部分來協助接入IBMS，照明控制自動化系統制造商有義務提供信息接口的編碼表。

（13） 控制面板

? ※控制面板按使用要求可通過編程分別實現多種功能：開關、調光、場景選

擇、定時控制等，并能通過遙控器控制，暗裝 86底盒安裝，其中要求每個面板都要具備場景功能。

?※ 開關型有一聯兩鍵、兩聯四鍵、三聯六鍵和四聯八鍵等多種規格選擇。

?※控制面板現場安裝位置應與建筑裝修相協調。

（14） 亮度傳感器

?※可利用自然光的公共區域設置亮度傳感器，系統根據亮度的設定自動控制

人工照明支路的通/斷。

?※ 亮度傳感器應實時傳輸照度值，其感應范圍不應小于 50～500LUX，精度

應小于±2%。

?※ 亮度傳感器設置于公共空間，現場安裝位置應與建筑裝修相協調。

?※亮度傳感器需由承包商根據實際需求深化設計，并負責亮度傳感器的現場

安裝、管線的敷設等。

3、照明控制方式

承包商應按照實際需求對典型區域及典型系統的照明實現自動/手動控制，自動控制主要可采取根據時鐘、自然光亮度等條件控制照明支路的自動開啟/關閉，手動控制由管理人員根據現場情況操作現場控制面板來控制照明支路的開啟/關閉。
