智能路燈遠程監控系統軟件是由我公司獨立開發設計的，該軟件穩定可靠、界面友好，利于維護，博得廣泛的贊譽和好評。該軟件將路燈（亮化燈、廣告燈、裝飾燈）燈不同燈型的監控和數據采、處理融于一體。通過群控或是單控實現不同燈型的控制，也可以根據不同的時間（經緯度控制、星期節假日、全夜燈、半夜燈）和光照度進行控制。分主機和從機使用。主機是指定安裝在監控中心，而從機是指可以多個安裝在其他電腦上，可以根據要求進行瀏覽、查詢和打印數據的功能。

系統功能組成：

1. 智能監控系統功能：

 GPRS遠程遙控開關燈；

 經緯時控，根據地理經緯度，自動計算當?shù)厝粘鋈章鋾r間，按日（節季變化）動態精確調整開關燈時間，以達到節電節能、提高道路照明質量的目的；

 光控，根據當前環境光照度，在陰雨天適當調整開關時間，保證道路正常照明；

 分段定時、星期控制模式；

 遙測，輸入三相電參數檢測（可選）

 短信控制和報警（可選）

 電纜防盜報警（可選）

 單燈控制（可選）

2. 多種控制開關燈方式：

 自動遙控─按控制中心設定的開關燈自動運行；

 手動遙控─在控制中心點擊任一開關燈作業程序動作；

 定時控制─根據規定的時點開關燈：如12月31日零時，或節慶日特定時段；

 光控控制─根據光強度檢測儀檢測的亮度進行相應的操作控制；

 星期控制—根據星期或遇重要節日、特定巡視設置開關燈時間。

3.自動校時功能：

   對系統內服務器和現場監控設備進行校時，保證整個系統時間的準確 性和一致性，從而確保開關燈時間的準確性和一致性。

4. 自動檢測功能：

 系統通過遠程測量功能來獲取照明設施的運行參數信息，主要參數包括三 相電壓、三相電流、各支路電流等。

5. 自動報警功能：

 系統通過分析遙測、遙信數據，檢測設備運行狀態異常并產生報警記錄自動或手動檢測各回路狀態進行自動判別，發現故障時將及時以聲音方式或信息提示窗口報警，或以手機短信等方式向有關人員進行遠程報警；

 白天異常上電；

 夜晚異常斷電；

 停電（或斷電）；

 通信故障；

 所有故障報警都帶有時標、地點、故障類型、單位名稱等信息，并作為檔案記錄在數據庫中；

 通過開關量的配置，可實現異常開箱報警、煙霧報警等其他報警功能；

6. 數據處理、儲存、查詢和打印功能：

 查詢當前各監控終端運行工作參數；

 查詢?nèi)我鈿v史時段、任意監控終端的運行情況數據；

 故障報警報表。

7. 遠程抄表功能（選用）：

 監控終端配有RS-485通信接口，可RS-485數字電能表通訊，實現自動遠程抄表。

8. 系統增容擴容功能：

 系統具有靈活的遠程終端增減擴容功能，可動態增加、刪除終端設備，無需修改地圖；無需重新組建數據庫等。

 系統所采用的中心數據庫、無線通訊方式及模塊化監控終端結構，均能滿足大中城市路燈及有關燈光系統長期的發展和擴容要求。

1、增加電纜檢測模塊：實現電纜防盜報警功能。

2、增加單燈控制模塊，實現無線單燈控制、單燈調壓功能。

3、增加電流電壓模塊，實現三相電壓，三相電流以及各支路電流運行參數采集

4、增加手機短信收發器，實現整個監控系統通過GSM方式遠程控制和查看各個終端設備，以及GSM短信收發報警。

9. 用戶權限管理

為了規范系統操作，系統定義了多種用戶角色，用戶登錄系統后只能完成權限允許的各種操作。

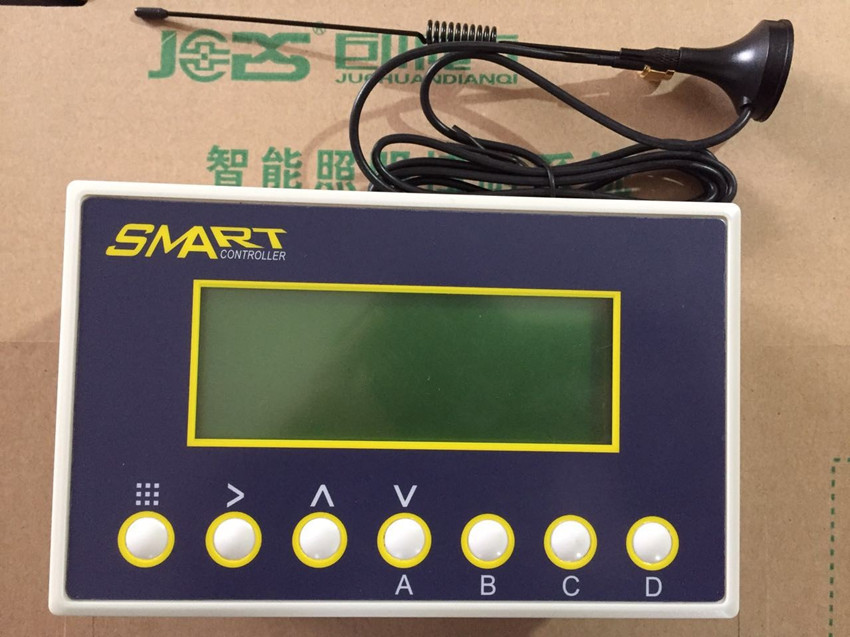

1．2技術指標

供電電源：AC 220V

使用環境：溫度 -40~85℃ 濕度< 90%

接點輸出： 16A繼電器輸出

光感輸入：光敏電阻

通訊方式：Modbus標準接口RS485

安裝方式：導軌式安裝

型號尺寸選型：

4路 JCT.ZM04  126×88×66 mm

6路 JCT.ZM06  144*88*66mm

8路 JCT.ZM08  185*88*66mm

12路 JCT.ZM12  265*88*66mm(長*寬*高)

注：單位mm

出廠前默認設置：

1、控制器已設置客戶所在地的經緯度；

2、控制器已經設置自動按天黑天亮?xí)r間來開關動作，如果不需要該功能，請將每路對應的01段時間設置為：00:00 開，00:00 關。

3、默認光控功能開啟。

4、星期控制功能，設置周一至周日全啟。

5、控制器已按順序設置唯一的ID號。

控制修改任何設置，請按照說明書進行操作，有不明之處與廠家聯系。

主畫面上顯示當前日期和時間，分別顯示1-12路開關狀態，用圖形表示出來，直觀明了。顯示當?shù)禺斕斓奶炝撂旌跁r間，給用戶在時控設置里設定經緯度時間控制時做參考值。（按照主頁面顯示當前的天黑天亮?xí)r間來填寫“時控設置”中01段時間設置，01段時控設置默認是經緯時控功能，自動計算出每天日出日落時間）

操作步驟：

1、控制器在投入使用前，必須先設定日期和時間、當?shù)氐慕?jīng)度和緯度，這樣控制器才準確地計算當?shù)氐奶炝撂旌跁r間，控制器主頁準確顯示當前天黑天亮?xí)r間。

2、ID站號：使用RS485通訊接口時，設定該控制器唯一的通信地址。

操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。

操作步驟：移動光標到目標，按‘+’‘-’鍵修改數值，移動光標后才能保存結果。

注：修改完必須移動光標進行數值保存，如果直接按‘SET’返回主畫面，則剛才修改的值會失效。

時控設置分為經緯控制（經緯時控）和固定控制（普通定時）兩種控制，經緯時控依據經緯度算法計算得出當?shù)孛刻烊粘鋈章鋾r間，根據一年四季變化規律自動調整。

時控設置頁面介紹：

1、頁面左上角顯示：05:55是當?shù)禺斕焯炝習r間；頁面右上角顯示：19:05是當?shù)禺斕焯炝習r間；

2、對象：具體看控制器帶多少回路輸出，如：4路控制器 可選擇對象01至04，分別設置1至4路的時控設置。

3、時間段：基于每一個對象可以設置4個時間段，就是說每個回路一共可設置4組開關時間。

01段默認是經緯時控設置：如要按照經緯度計算出來的天黑天亮?xí)r間準確開關燈，使用前必須在“系統設置”頁面先設定好當?shù)厥褂玫慕?jīng)度和緯度，然后根據主頁顯示的天黑和天亮?xí)r間來填寫該對象01時間段。

案列背景條件：

地點：廣東省廣州市（北緯23.08 東經113.14）

日期：2015年10月08日

當天天黑開燈時間：18:05分；天亮關燈時間：06:17分

時控類型設置：   開：選擇‘ ’    關：選擇‘ ’

時控時間設置：   開：18:10分       關：7:00分

實際開關時間情況：

一、‘開’是設定經緯控制，當天的天黑時間為18：05分。而時控時間設定18:10分開燈，與當天天黑時間相差5分鐘。因此開燈時間都是以天黑時間作參照相差5分鐘來調整開燈時間。然而每天天黑開燈的時間都會隨季節變化而發生改變，到2015年10月09日，當天的天黑時間：18:04分，當天的開燈時間就會變成：18:09分，以此類推作參照來調整開關燈時間。如果時控時間是按照天黑天亮?xí)r間設定，那么每天都準確無誤按照精準計算的天黑天亮?xí)r間來開關燈。

二、‘關’是選擇普通定時，每天都是按設置的固定時間7:00分來控制，而不會發生改變。

02、03、04段是自由定時開關設置，當不需要使用多組時間控制，即把該組時控設置為00：00固定開-00：00固定關，該組時段就不參與控制。

實現全夜燈和半夜燈設置：

全夜燈>>建議選擇經緯度開燈和經緯度關燈

半夜燈>>建議選擇經緯度開燈和固定時間關燈

在表格里設置周一至周日啟停功能，遇重要節日和特定巡視而特定設置開關燈時間。

日全食或者陰雨雨天時，是否要用到光控開關，用到時請打上‘√’，不用時請打‘×’。每一路單獨設置啟動或關閉光控功能。

出廠默認08接通，15斷開，是結合天黑天亮的光照值設定，用戶可以參照當前的光照強度來設定，并總結使用經驗來設置光照值

注意：安裝探頭時不要安裝在本次控制的燈光下面

注：系統設置/時控設置/星期設置/光控設置 操作簡介，在查詢狀態下，通過‘+’‘-’鍵，可以翻頁選擇查詢不同回路的參數；按‘SET’鍵進入修改狀態，移動光標到目標位置，通過‘+’‘-’鍵，修改目標值，按‘SET’進行數據的保存，如在查詢狀態下，則退出返回到工作頁面。
